材料試験機： 引張試験機 ABK1200

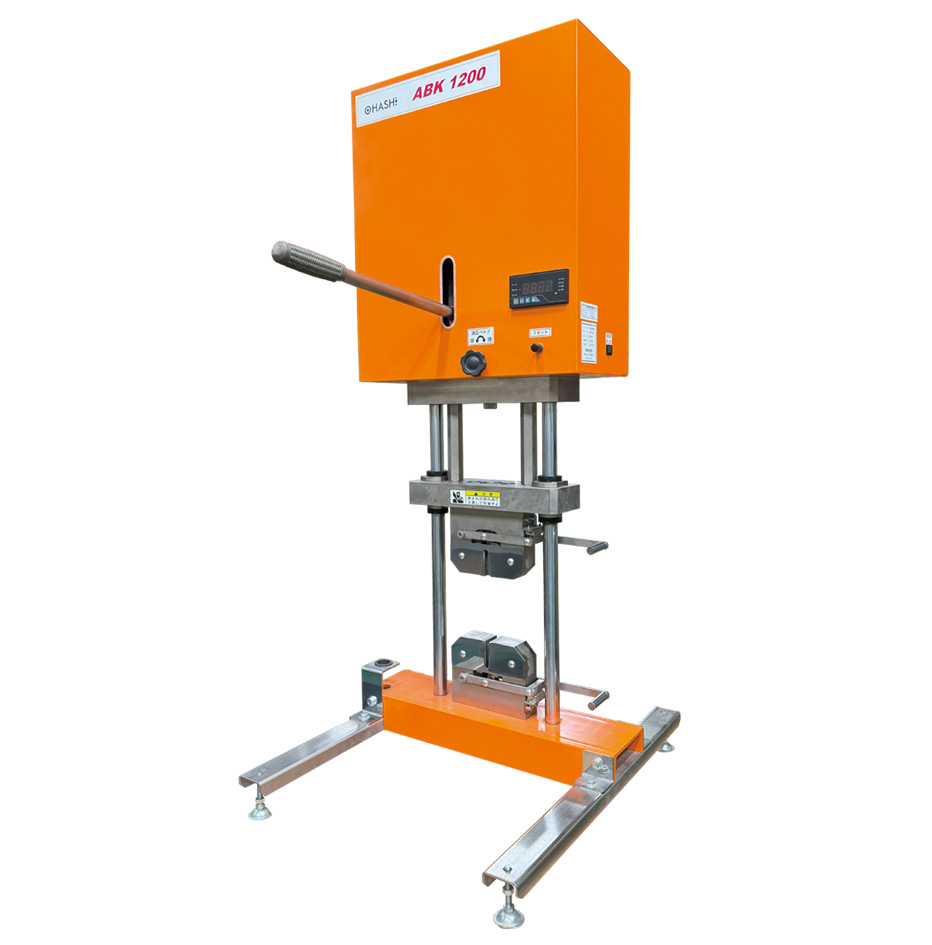

引張試験機 ABK1200
低価格で簡単操作
コンパクト設計で製造現場に設置可能
ワンタッチくさび形チャック機構により、試験片の素早いセッティングを実現
一台で引張試験と押込み試験の両方が可能
高精度±1％（JIS1級レベル）
ABK1200 引っ張り試験・押し込み試験 動画
ABK1200 特徴
- 特徴1
簡単操作
複雑な操作や、面倒な設定等は一切不要。
かんたん 3ステップで試験完了。
① 電源ON （または、リセットボタン押下）
② 試験片をワンタッチ・チャックにセット
③ 操作レバーを上下に操作し、油圧で引っ張るだけ
わずか30秒で試験完了

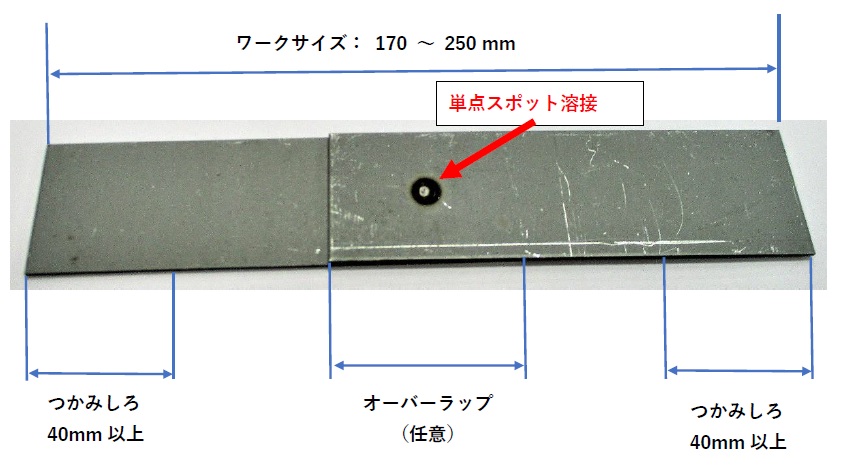

- 単点スポット溶接した試験片
- ワンタッチ・チャック
- 試験片をチャックの間に置いて、レバーを上げれば、ワンタッチでチャック完了。
簡単＆スピーディー。
- 操作レバーを上下に動かし、油圧ポンプの力で試験片を引っ張ります
- わずか30秒で引張試験完了
- 最大引張せん断強さを確認
ピークホールドなので、リセットボタンを押すまで表示されます
- 特徴2
ワンタッチ・チャック
●現場の作業者にとって手間のかかる作業は最も敬遠されます
●ワンタッチながら、高強度・高耐久
クサビ型ワンタッチ・チャック
3Dモデルによる強度解析
試験片をはさむだけ
- 特徴3
高精度ロードセル
●長寿命・高精度のロードセルを採用
●高精度±1％（JIS1級レベル）
- 特徴4

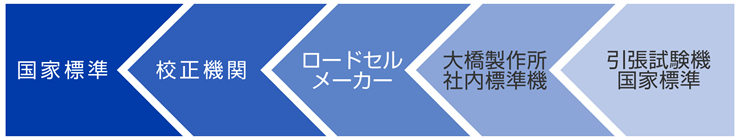

トレーサビリティ
● 試験機校正用基準器は国家基準にトレーサブル
● 校正証明書添付
● トレーサビリティー証明書発行可能
- 特徴5
一台二役
●引張試験だけでなく、溶接ナット押込みはく離試験も可能
- 特徴6
JIS規格で判定
●JIS Z 3140： 引張せん断強さ判定基準
●JIS B 1196 ：押込みはく離強さ判定基準
- 特徴7
品質管理
●「溶接条件記録表」の活用
・出荷製品の製作履歴が追跡可能（品質管理）
・過去の溶接条件の再現（品質安定）
・熟練者の溶接条件を再現可能（技術継承）
ABK1200 仕様
| 名称 | 引張試験機 |
|---|---|
| 型式 | ABK1200 |
| 最大荷重 | 30kN |
| 負荷方式 | 油圧式（手動レバーによる） |
| 測定精度 | ±1% (6-30kN) |
| 電源 | AC 100V (50/60H z) |
| 消費電力 | 約5W |
| 測定範囲 | 0～30kN |
| 分解能 | 0.01kN |
| 荷重センサ | ロードセル |
| 表示部 | LED 7セグメント4桁（発光ダイオード数字素子） |
| 文字高さ | 14.2mm |
| 表示方法 | 最大荷重値 |
| 試験片チャック | ワンタッチチャック クサビチャック方式 |
| ワークセット部： 最小～最大 |
120mm～230mm |
対象試験片
| 形状 | JIS Z 3136による単点溶接継手試験片（通常板幅試験片） |
|---|---|
| 板厚 | 0.4～3.2mm（ワンタッチチャック最大許容幅 5mm ） ※ただし、引張りせん断荷重が30kN以下である事。 |
| 幅 | 20～50mm |
| 長さ | 170～250mm |
| 材質 | 鉄鋼板（軟鋼材）、ステンレス板、アルミ板、（ハイテン材は590MPa迄） ※ 特殊鋼は除く（別途、お問い合わせ下さい。） ※ お客様のワークをお預かりし、弊社で試験を行いレポートする事も可能です。 （詳しくは、お気軽にお問い合わせ下さい。） |
| 使用温湿度範囲 | 0～40℃、 30～85%（非結露） |

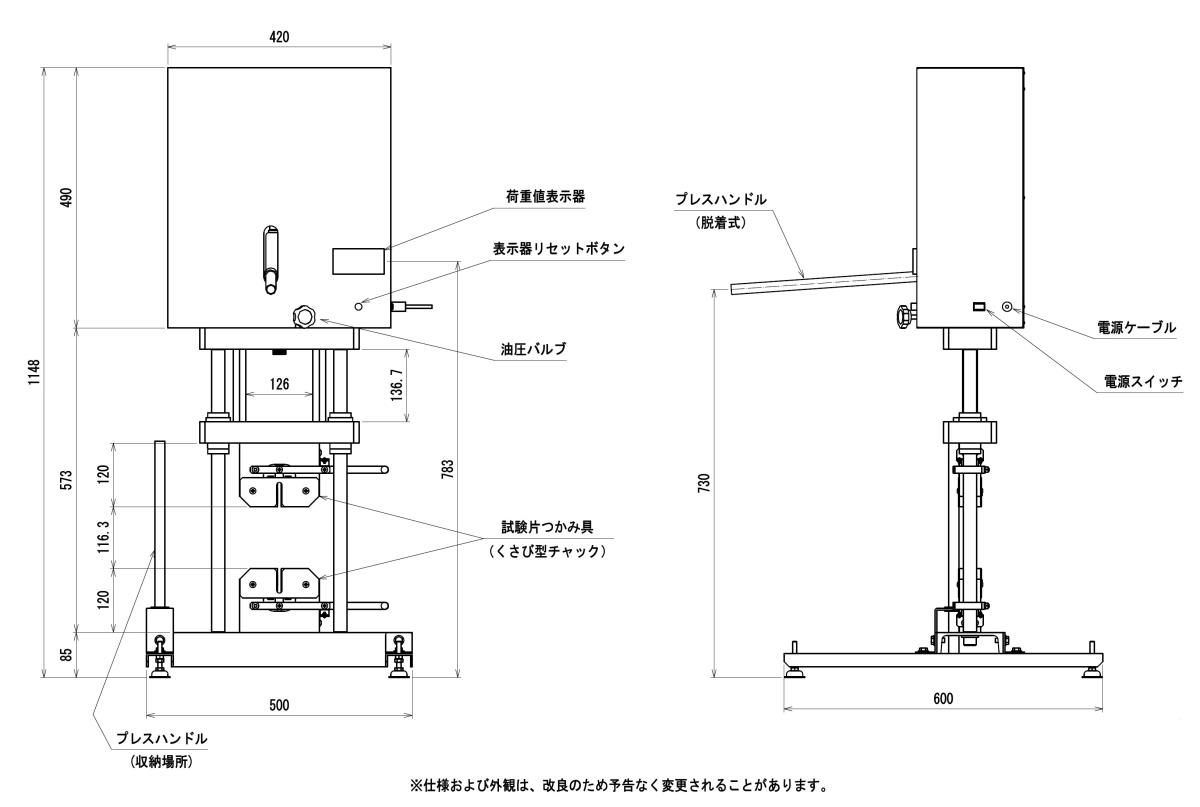

外観形状
| サイズ | H 1148 x W 500 x D 600mm |
|---|---|
| 質量 | 約 65kg |
