材料試験機: 押込み試験機 PRODUCTS

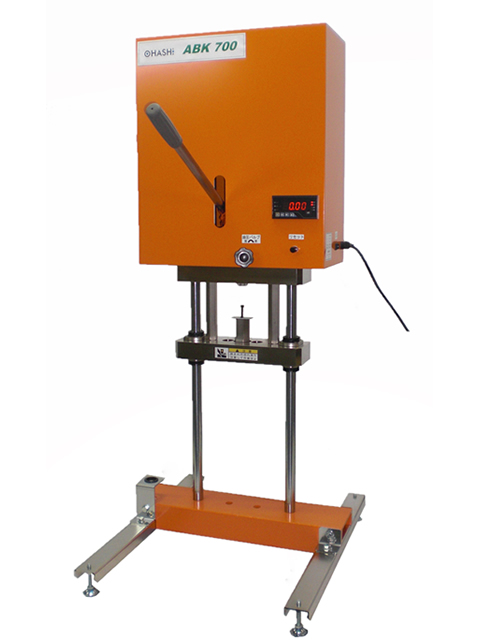

押込み試験機 ABK700

作業現場に最適

押込み試験機 ABK700

低価格

超簡単操作

早く・安全に破壊

押込み強度がすぐわかる

コンパクト設計で現場に置ける

高精度± 1 %(JIS 1級レベル)

特徴1

簡単操作

●試験片をセットして油圧で押し込むだけ

試験片に合った金属カラーとボルトを用意
試験片にボルトを挿入する(方向に注意)
金属カラーにセットする(方向に注意)


レバーハンドルを上下に操作することにより昇降板が上昇する


レバーハンドルを上下に操作することにより昇降板が上昇する


油圧レバーを操作して押込み試験を行う
溶接ナットと鋼板がはく離するまで押し込む
押込みはく離試験が完了。 押込みはく離強さの最大値が表示される。
押込みはく離強さをJIS規格に照らして合否判定する。
特徴2

高精度ロードセル

●長寿命・高精度のロードセルを採用
●高精度±1%(JIS1級レベル)

特徴3

校正証明

●トレーサビリティ体系図
・校正用測定機器は国家基準にトレーサブル
・校正証明書も発行可能
(但し、大橋製作所として校正機関の認定は取得しておりません)

特徴4

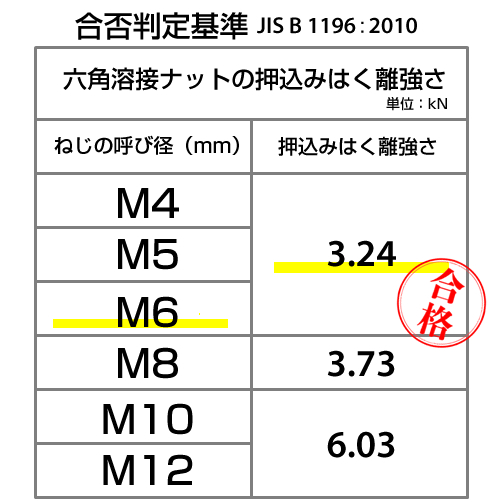

JIS規格で判定

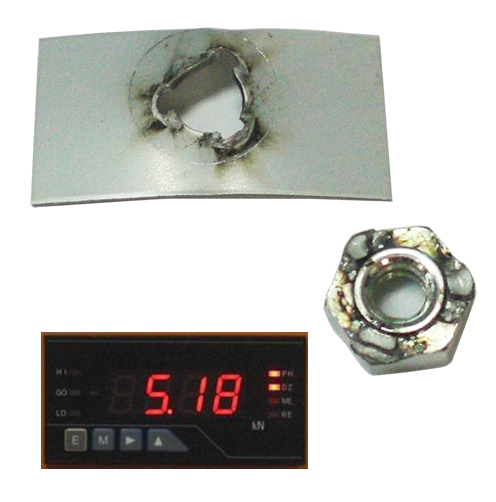

●押込みはく離強さをJIS規格に照らし合否判定
●溶接ナットの溶け込み状態を目視確認する

  • image

  • image

特徴5

品質管理・向上

●「溶接条件記録表」の活用
・出荷製品の製作履歴が追跡可能(品質管理)
・過去の溶接条件の再現(品質安定)
・熟練者の溶接条件を再現可能(技術継承)

特徴6

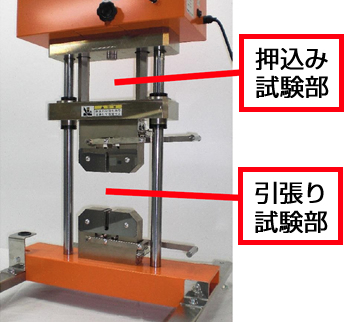

一台二役

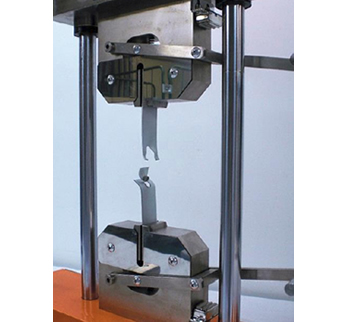

●オプション(ワンタッチチャック)追加で引張試験機としても使用可能

  • image

    ワンタッチチャック(オプション)

  • image

ABK700 仕様

名称 引張試験機
型式 ABK700
最大荷重 30kN
負荷方式 油圧式(手動レバーによる)
測定精度 ±1%
電源 AC 100V (50/60H z)
消費電力 約5W
測定範囲 0~30kN
分解能 0.01kN
荷重センサ ロードセル
表示部 LED 7セグメント4桁(発行ダイオード数字素子)
文字高さ 14.2mm
表示方法 最大荷重値

用途

溶接ナット(M 4, M 5, M 6, M 8, M 10, M 12)、溶接ボルト
カシメナット、クリンチングスペーサー、クリンチングスタッド

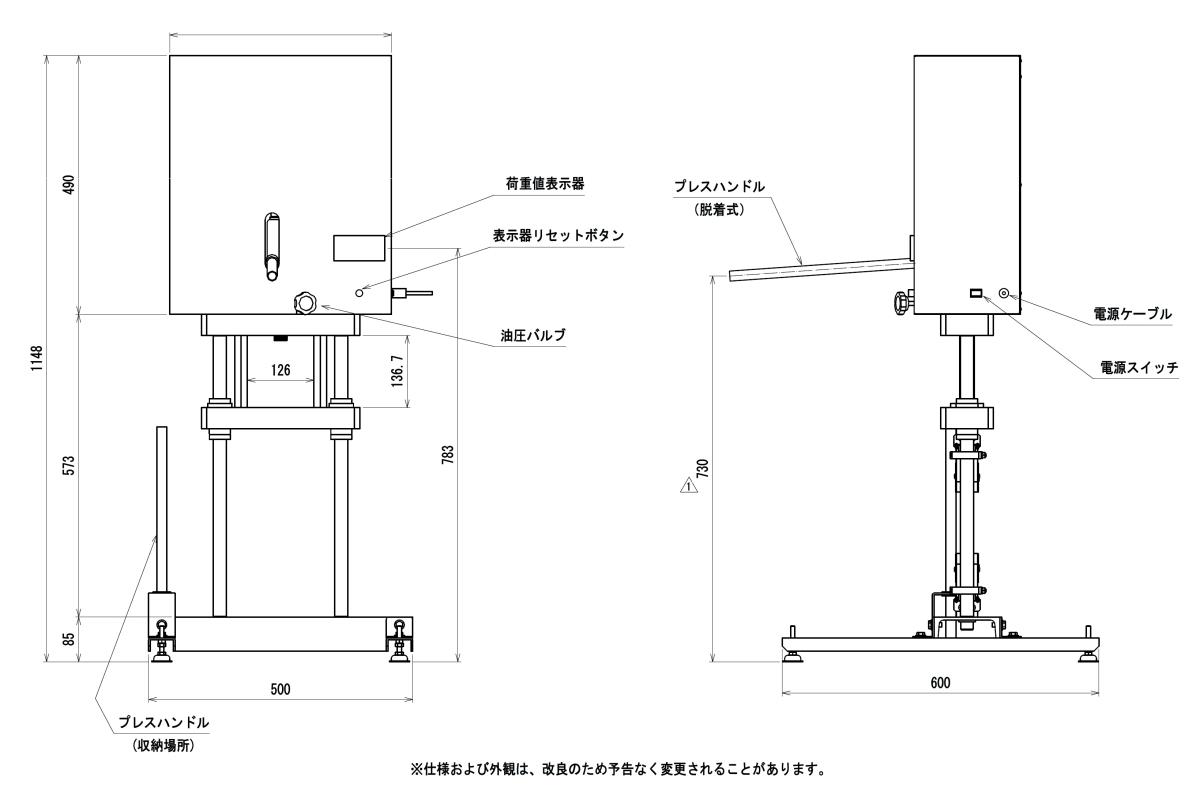

外観形状

サイズ H1148 x W500 x D600 mm
質量 約 60kg
