精密板金加工 SHEET METAL PROCESSING

製作事例


装置用部品

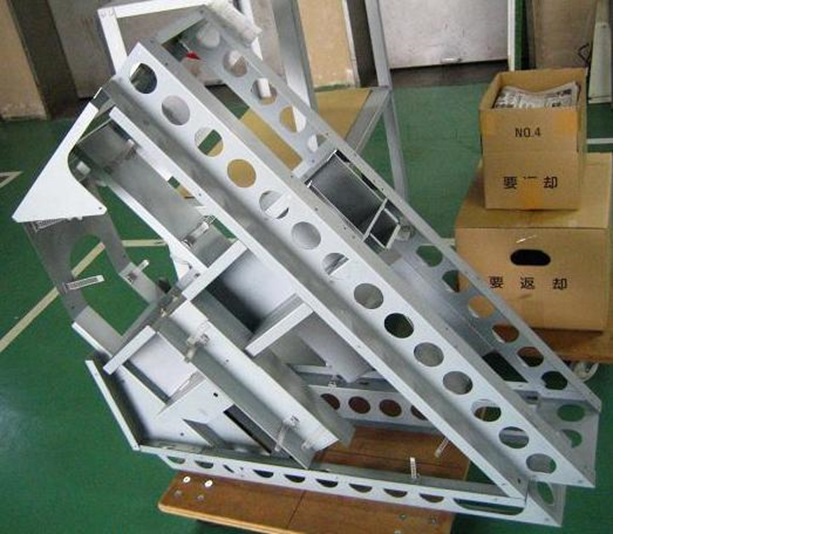

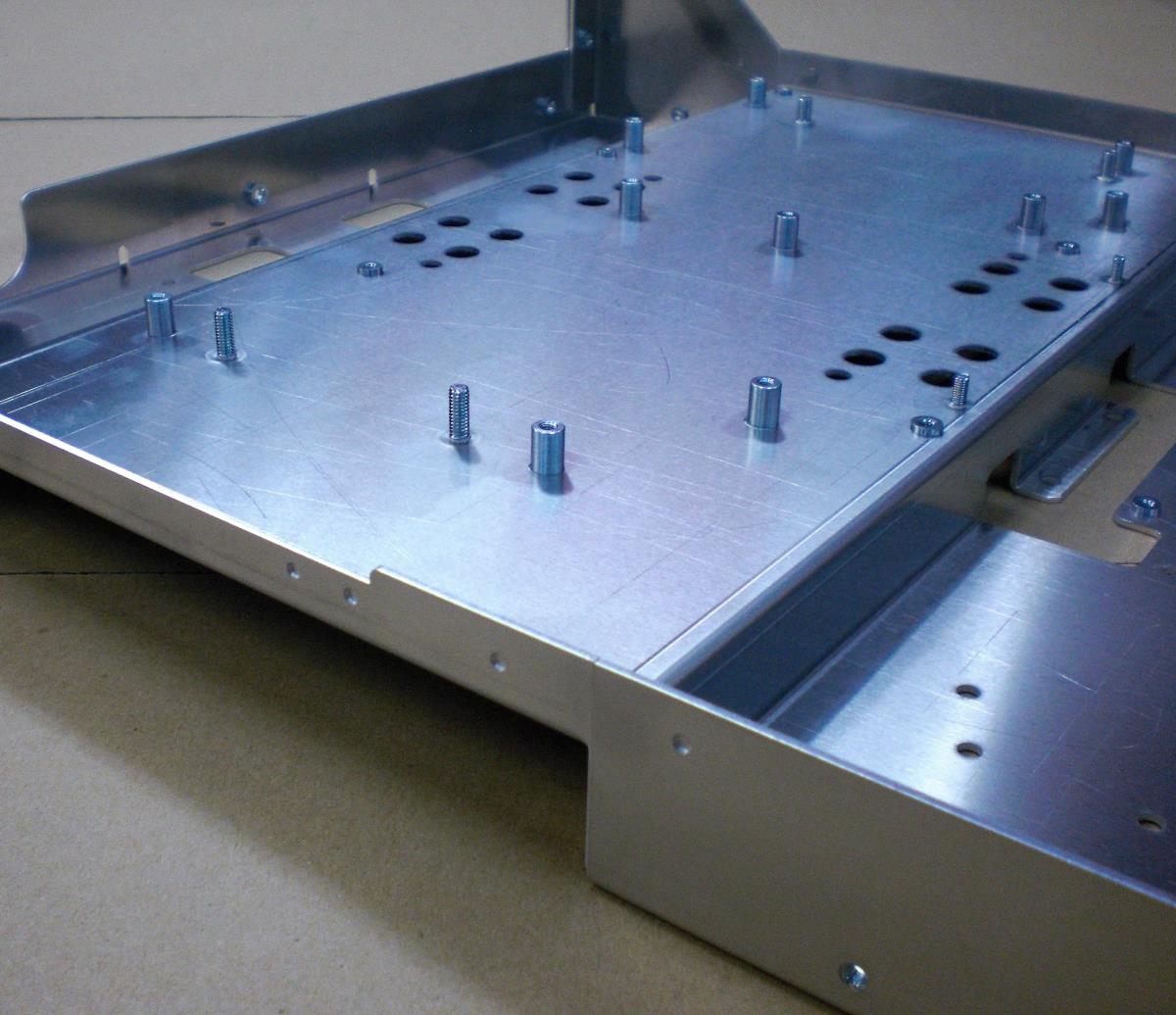

自走式ロボット用ベース部品

材質: アルミ A5052
板厚: t=1.5
特徴: アルミの曲げ、溶接構造。 セルスタッド、セルファスナー、セルスペーサ圧入
自走式ロボットの為、強度を保ちつつ軽量


ペーパーガイド

材質: SUS430-BA
板厚: t=1.2,  1.5
特徴: 通紙読み取り部品の為、キズ厳禁


インターフェースパネル

材質: クロムフリー
板厚: t=1.0
特徴: ビデオ、USB、電源等のインターフェース。 手に触れる部分はヘミング加工。

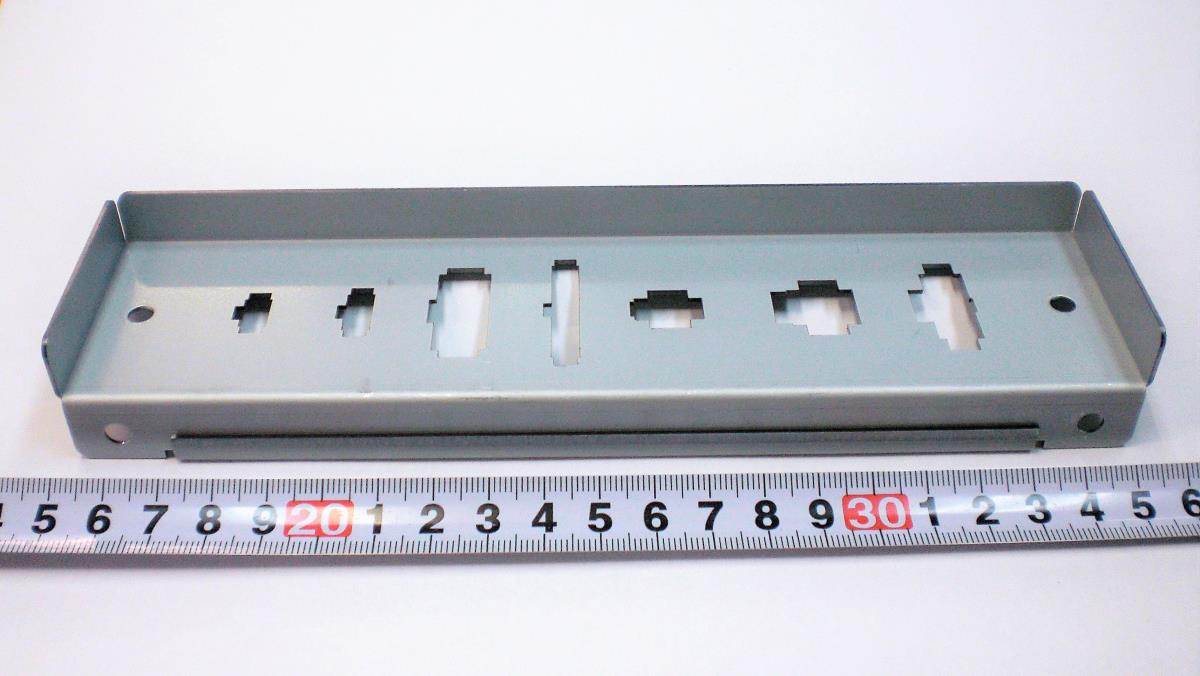

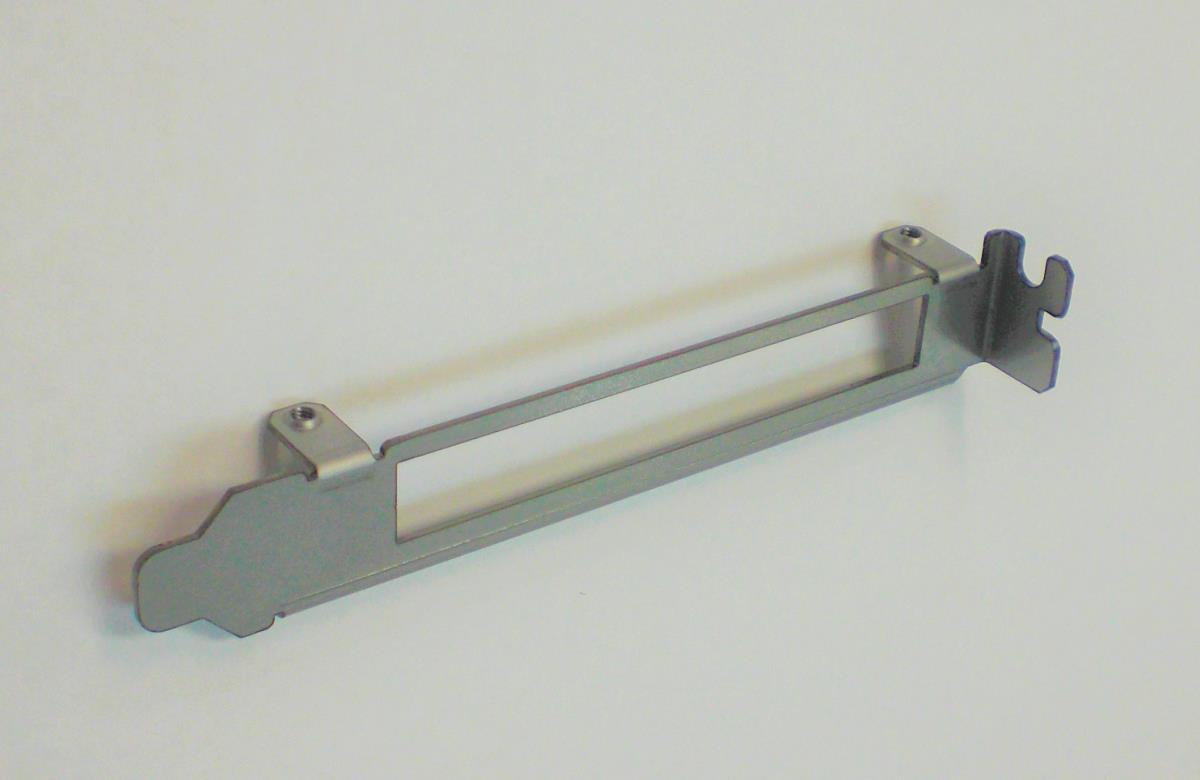

PCIボード フロントパネル

材質: クロムフリー
板厚: t=1.0
特徴: 1個から製作可能。 塗装、シルク印刷も可能です。


モーターブラケット

材質: クロムフリー
板厚: t=1.6
特徴: 高精度 曲げ、TIG溶接

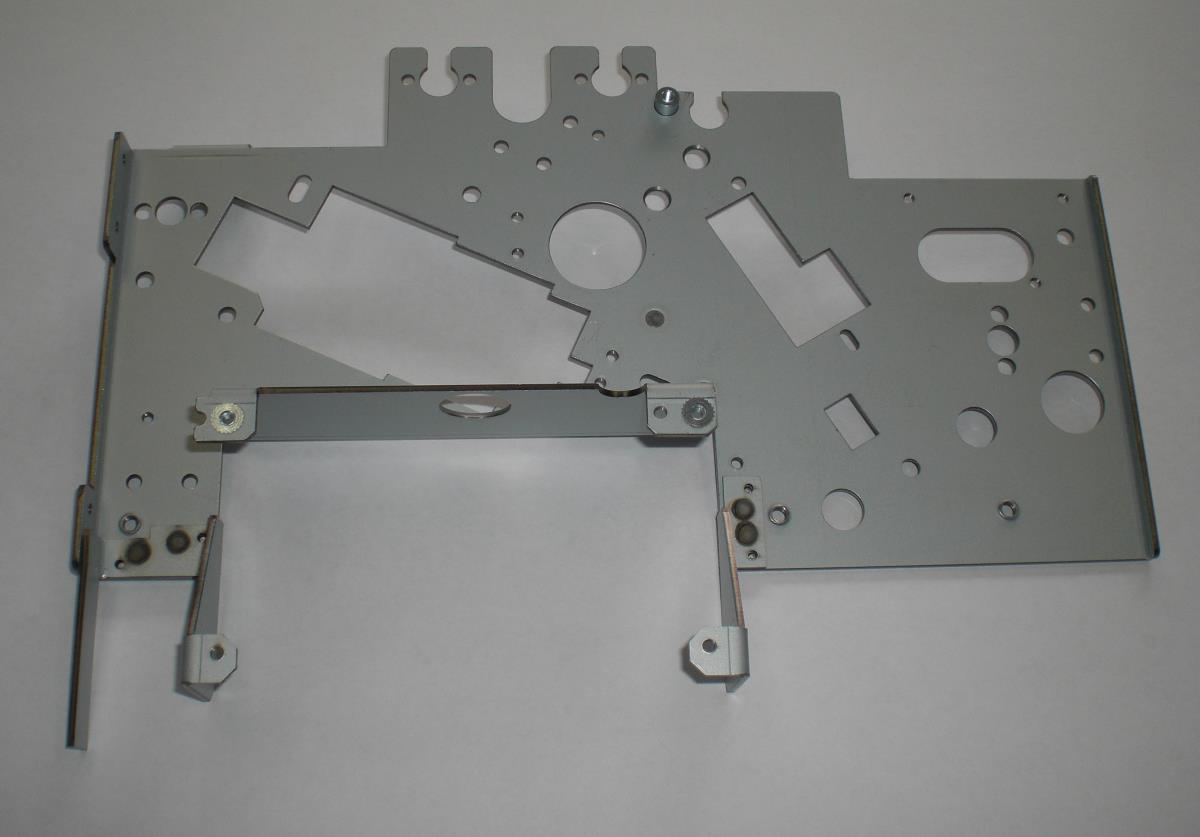

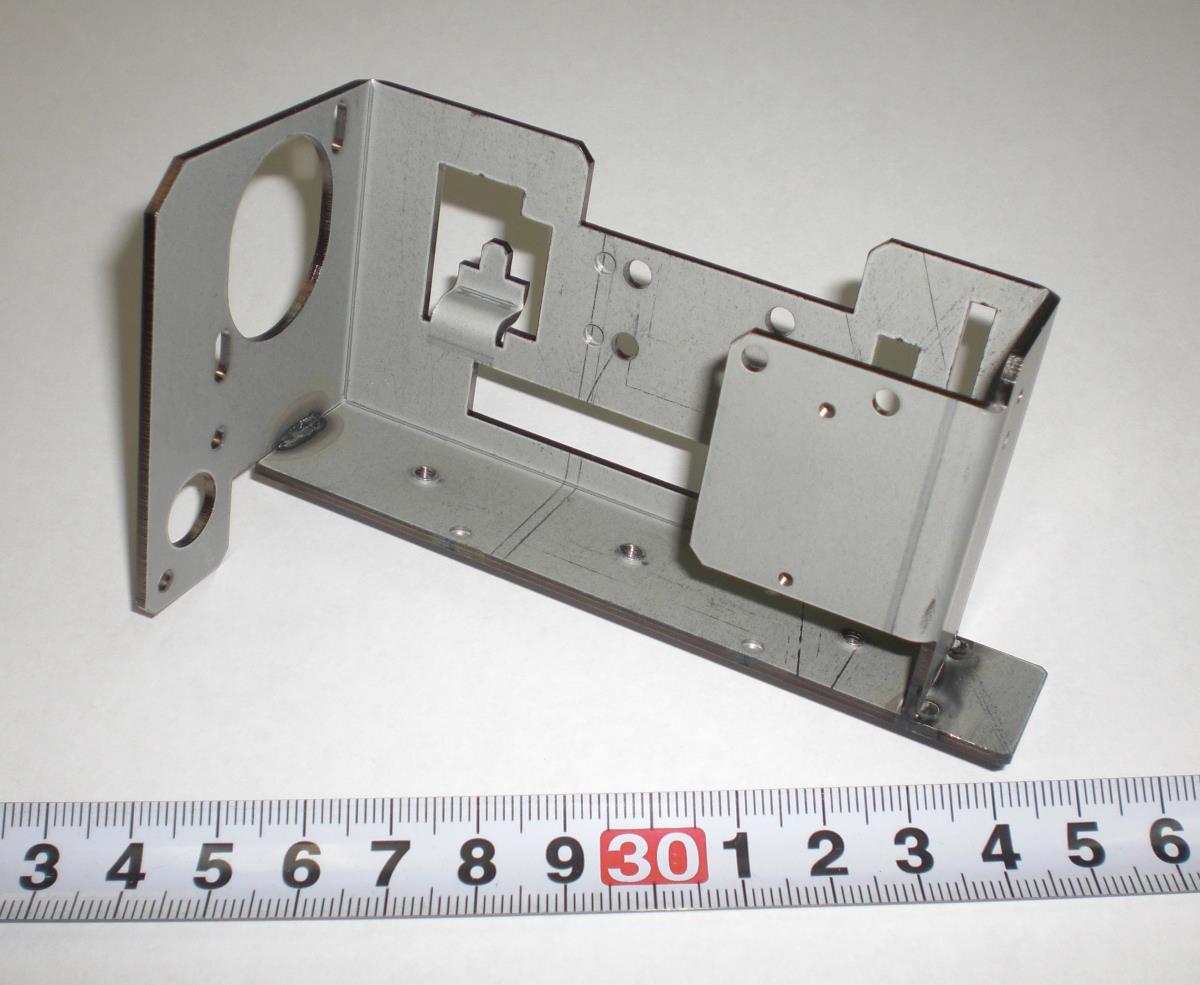

メカ側面ベース

材質: クロムフリー
板厚: t=1.6
特徴: バーリング、皿もみ、3部品構成・スポット溶接、セルスペーサ、セルスタッド

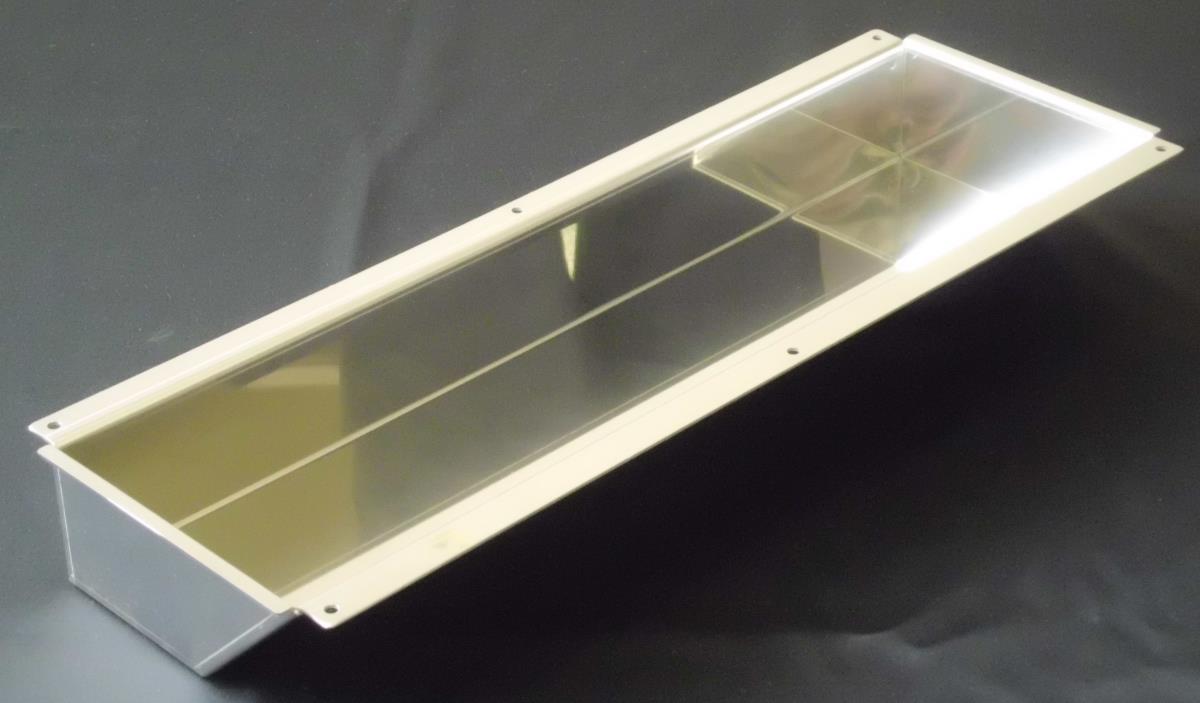

運賃箱 硬貨シュート

材質: SUS430
板厚: t=1.2
特徴: 硬貨を通過させるためバリやスポット溶接による突起、隙間は厳禁

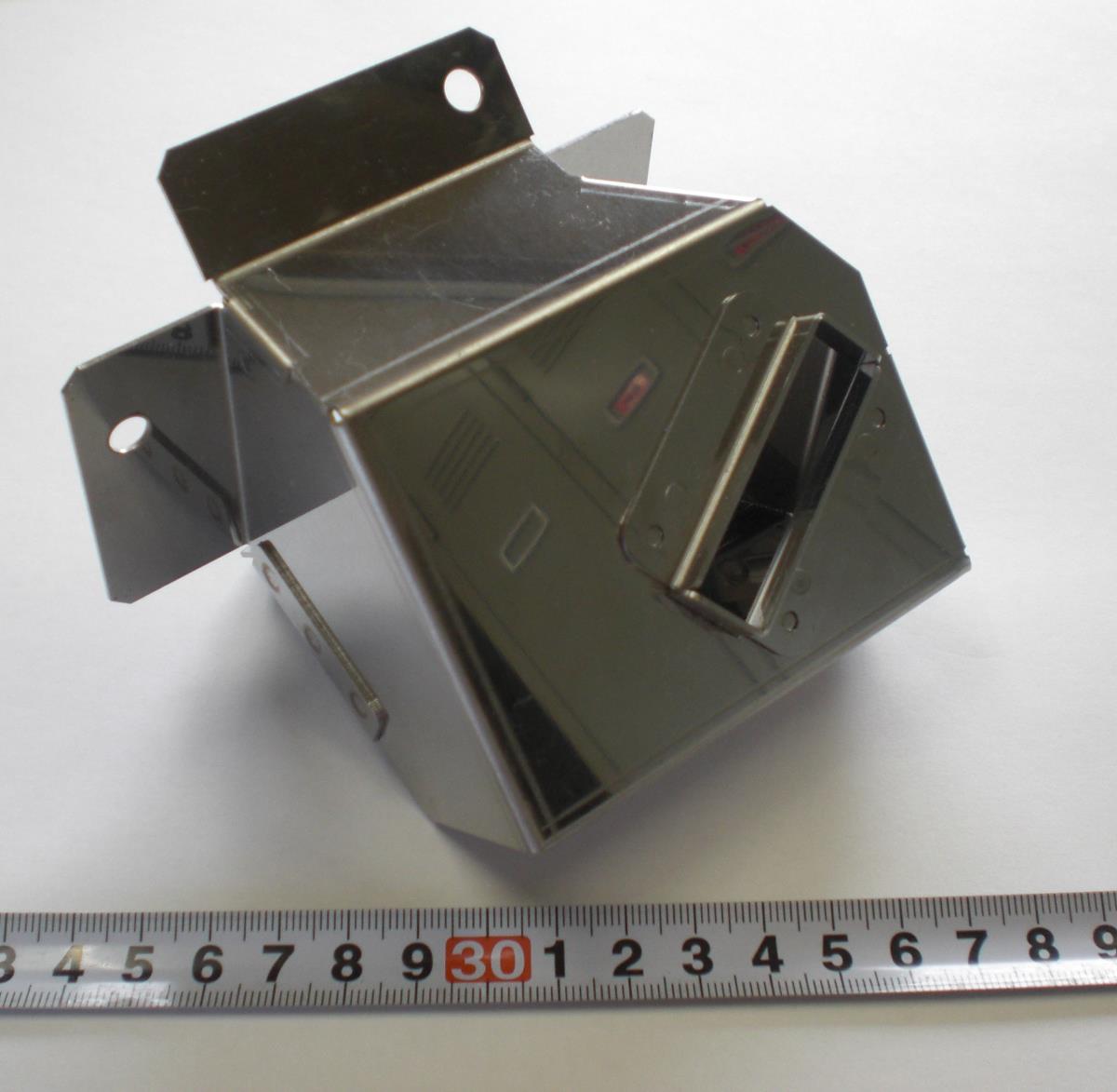

コインシュート・フロントエンド

材質: SUS430
板厚: t=1.0
特徴: 4部品・スポット溶接 構造、スポット14打点

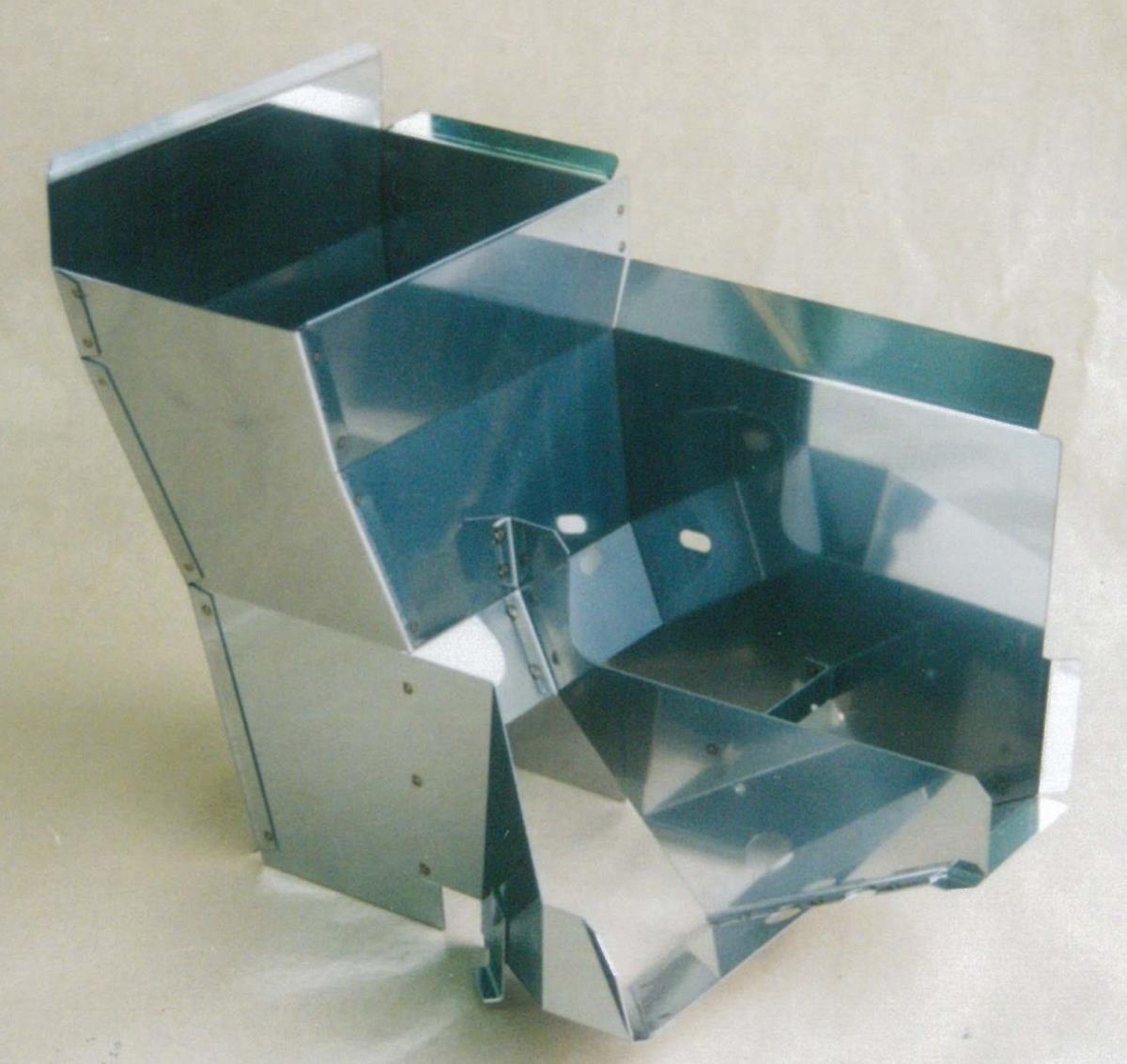

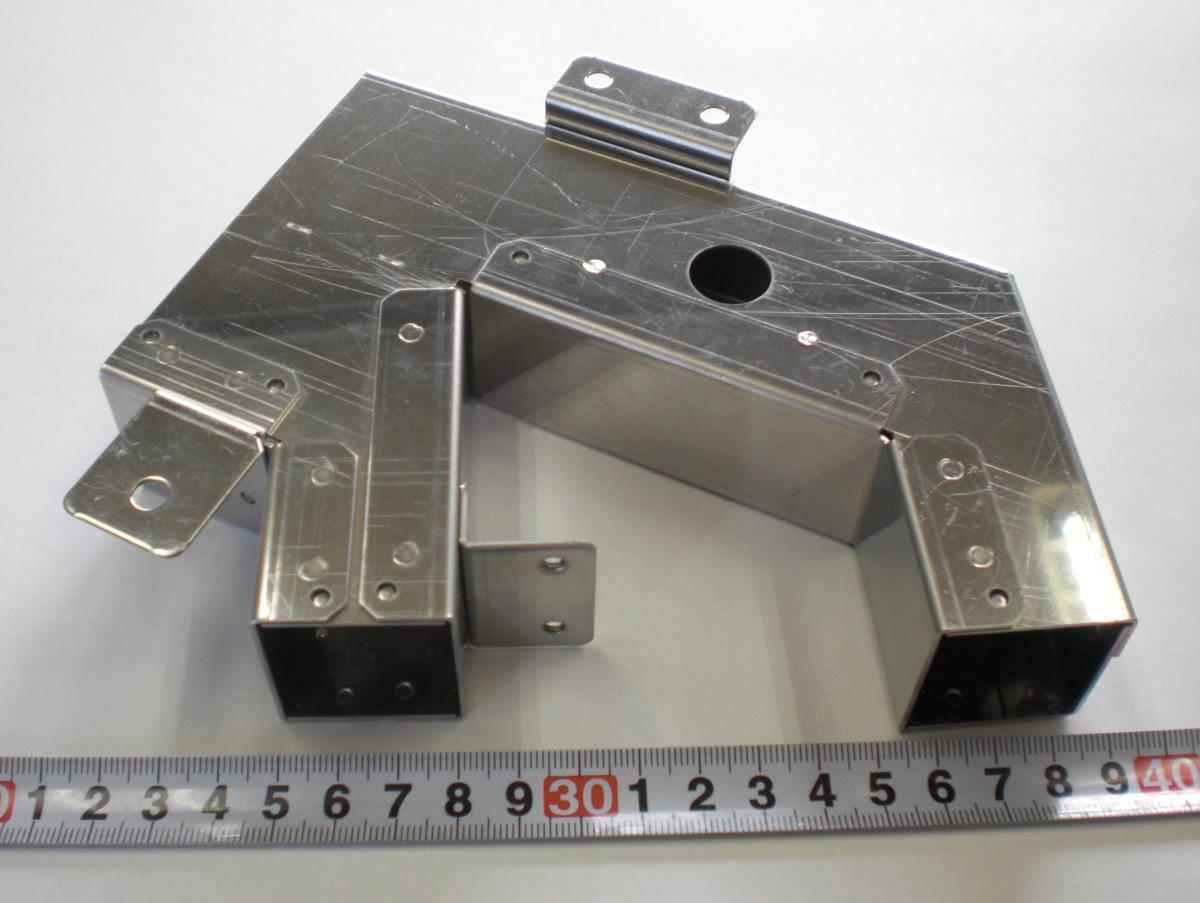

コインシュート・2WAY

材質: SUS430
板厚: t=1.0
特徴: 8部品・スポット溶接・TIG点付け 構造


センサーブラケット

材質: クロムフリー
板厚: t=0.8
特徴: 曲げ 12工程、精度±0.15

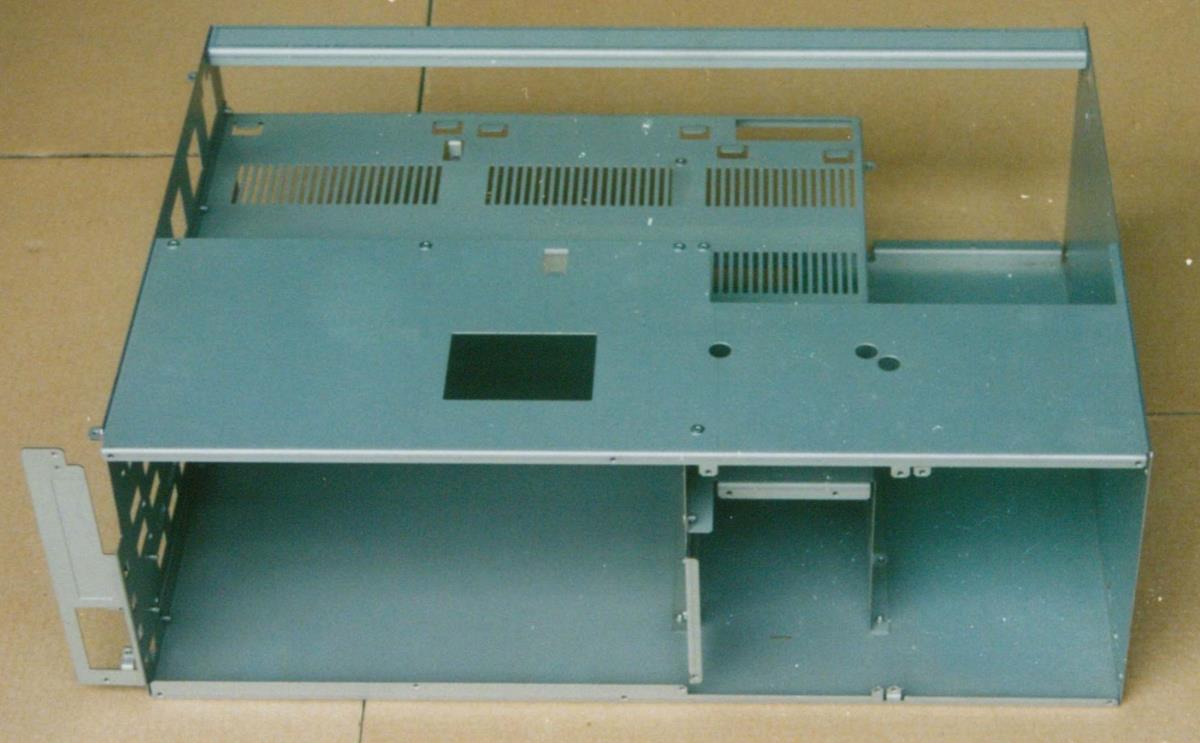

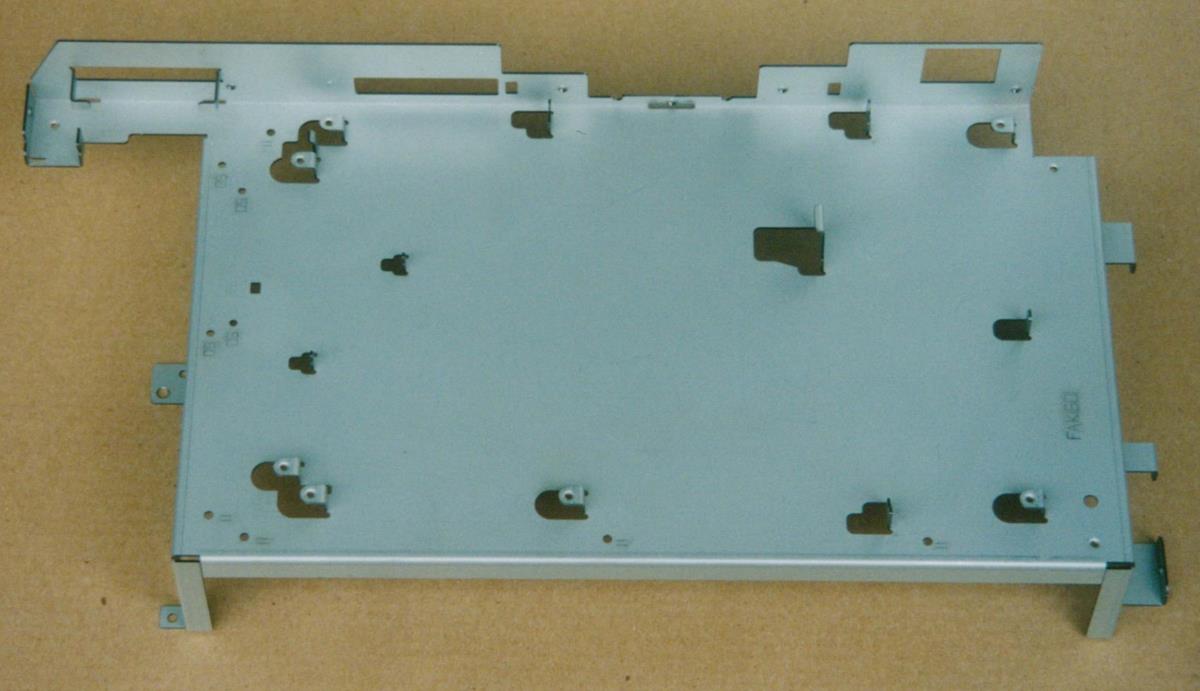

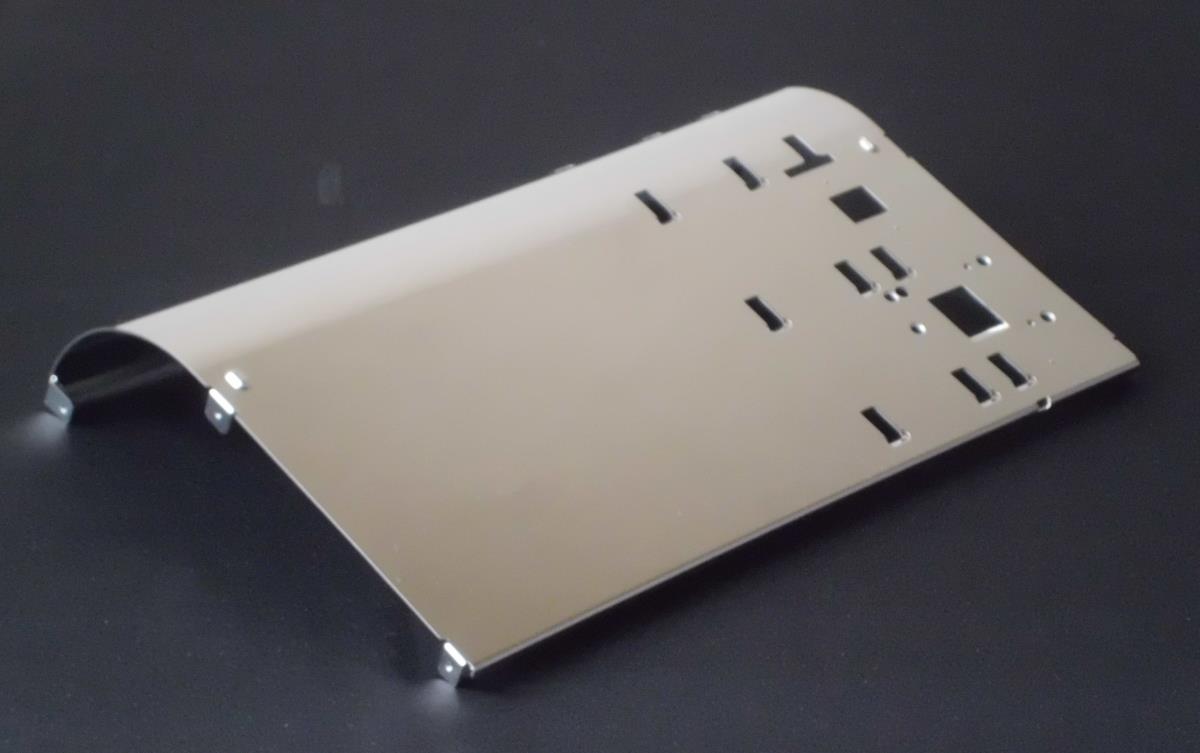

シャーシ

材質: クロムフリー
板厚: t=1.2
特徴: 抜き、曲げ、バーリングのみ


ケース/ボックス

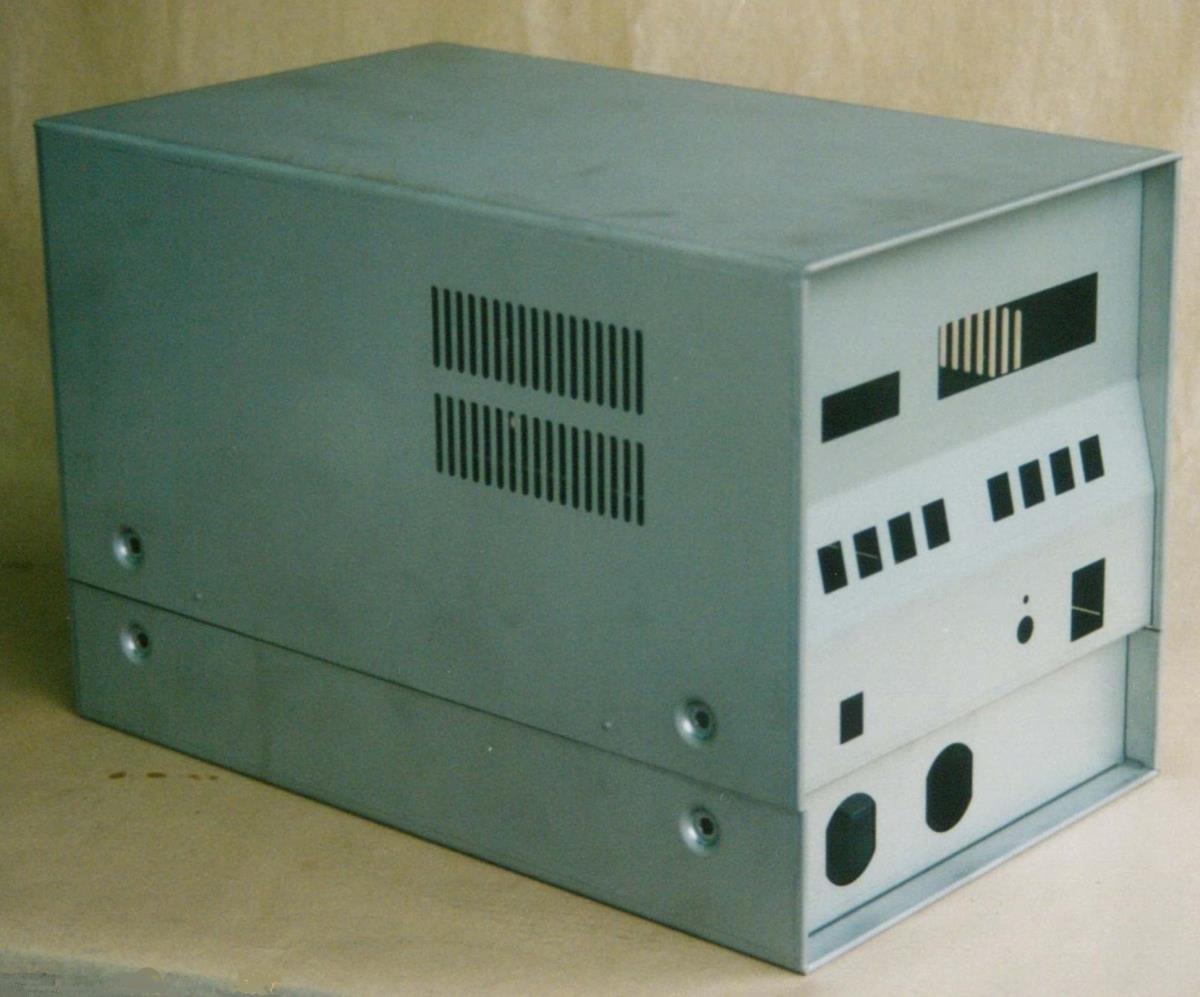

コントロールボックス

材質: クロムフリー
板厚: t=1.6
サイズ: 600x300x450
特徴: 測定装置用制御ボックス、板金加工後
塗装・シルク印刷


産業用コンピュータ・ケース

材質: クロムフリー
板厚: t=1.6
サイズ: 600x300x450
特徴: 測定装置用制御ボックス、板金加工後
塗装・シルク印刷

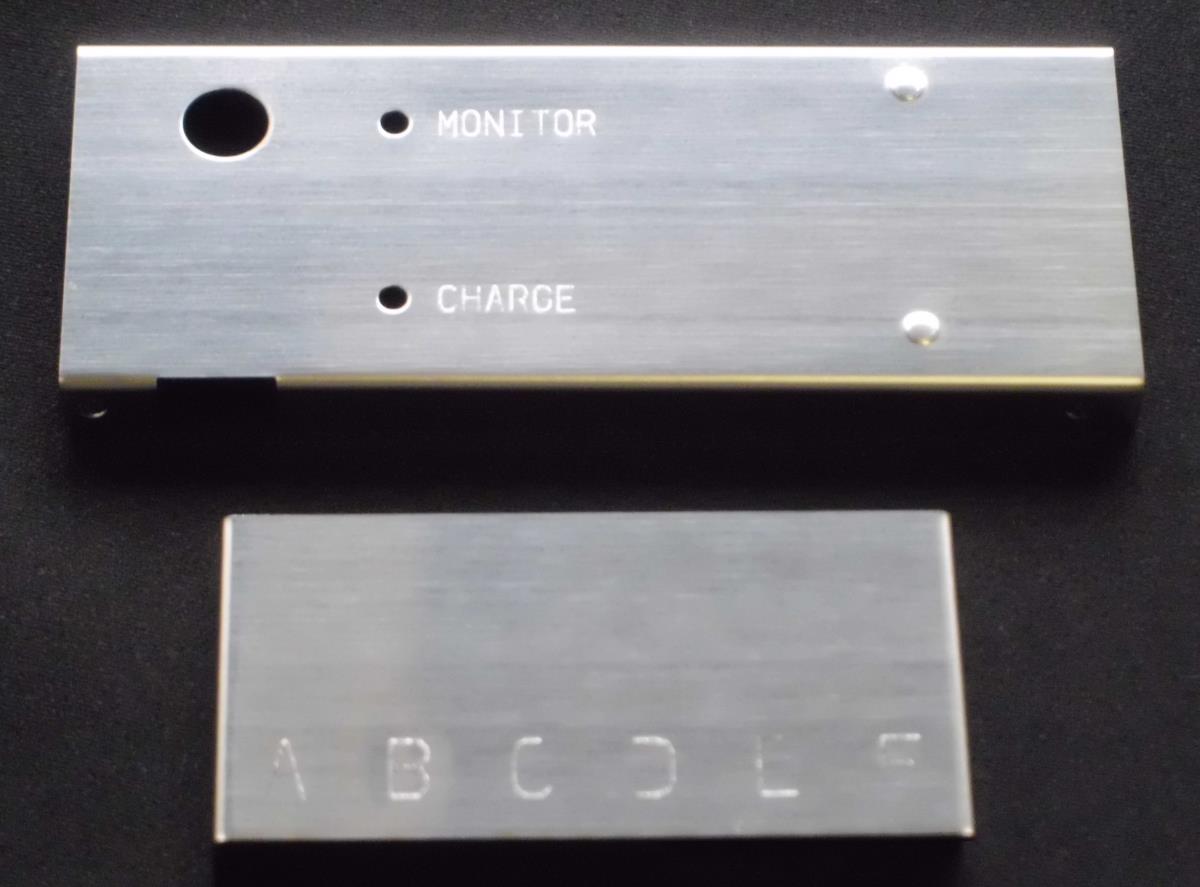

バッテリーケース

材質: SUS304 ヘアライン材
板厚: t=0.8


液体トレー

材質: SUS430
板厚: t=1.0
特徴: 水密 溶接

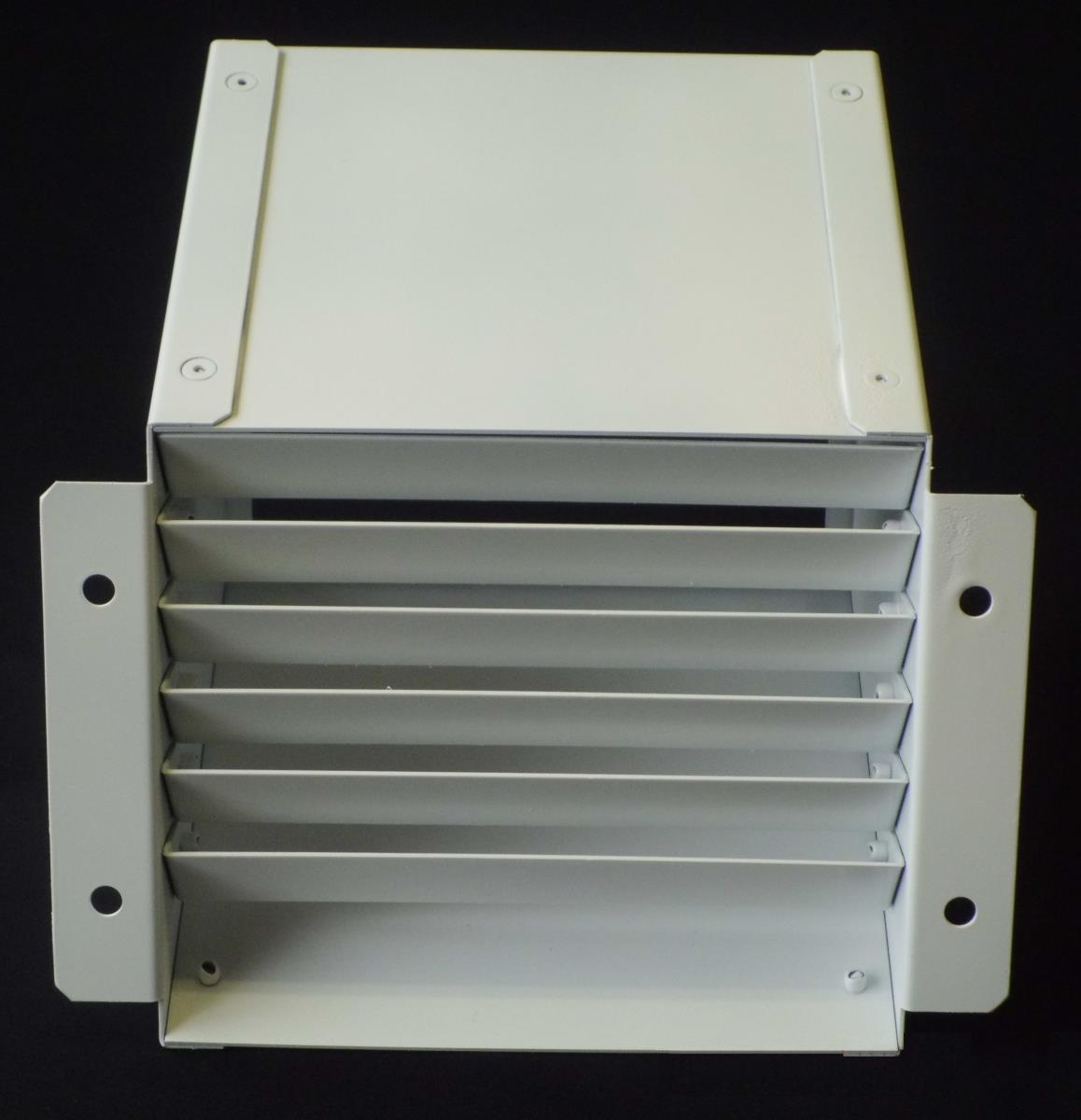

エアーダクト

材質: ボンデ鋼板
板厚: t=1.0
特徴: リベット組立、塗装


曲げの技術

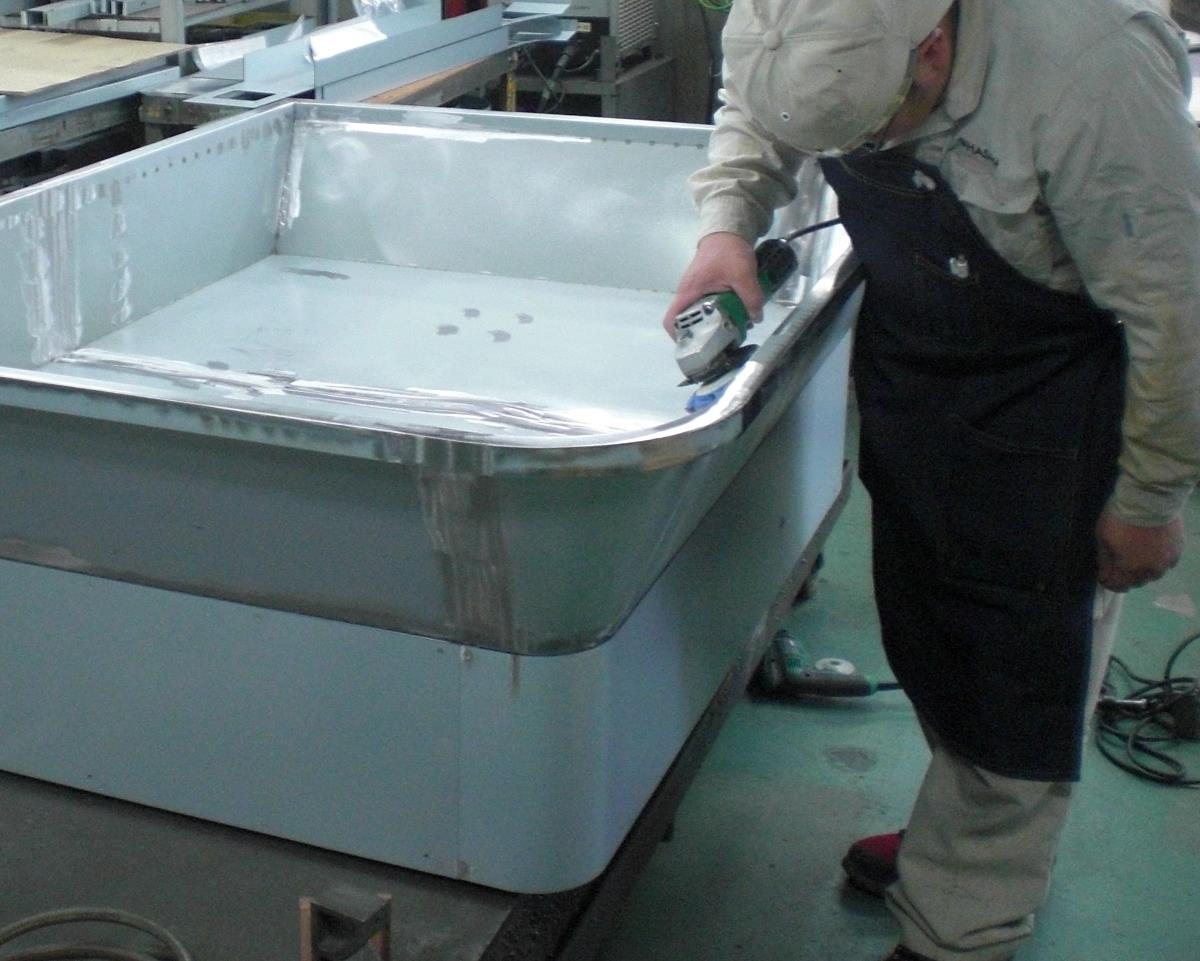

サイドカバー

材質: SECC
板厚: t=0.8
特徴: 難しい3次元Rコーナー部の溶接・仕上げ。独自のアイディアで金型レスで3次元R加工を実現。金型レスにより、欲しい形状を短納期で実現し、形状変更も容易。

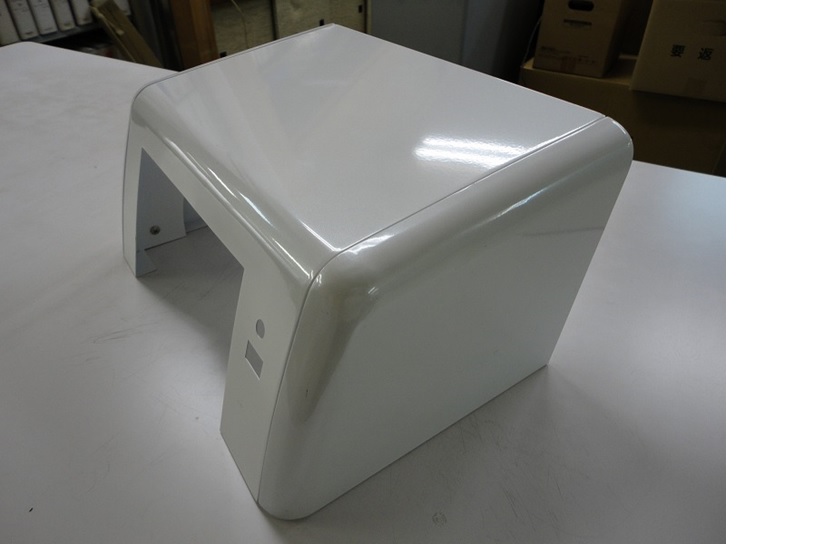

トップカバー

材質: SECC
板厚: t=0.8
特徴: 難しい3次元R形状カバー。溶接・仕上げ・塗装。

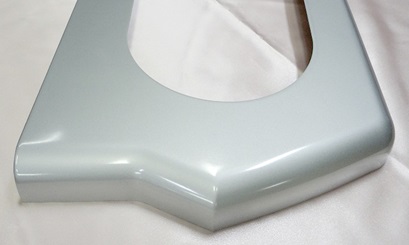

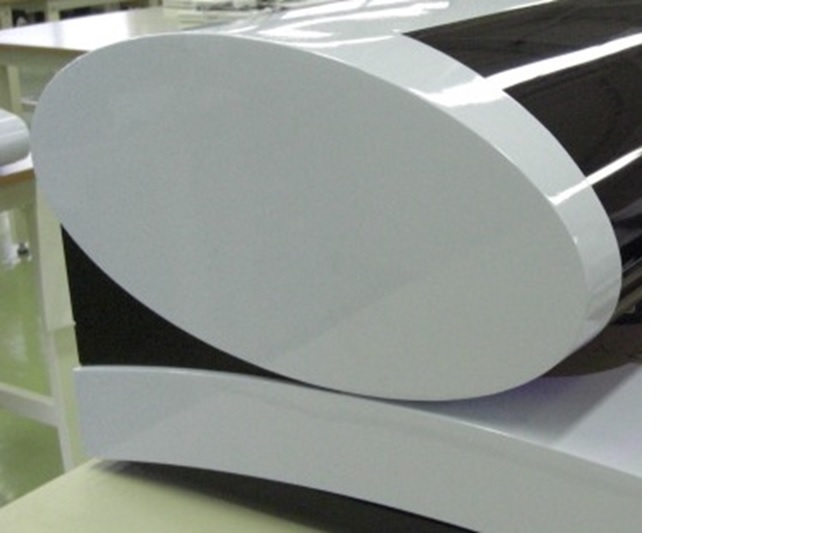

楕円カバー・サイド部

材質: SECC
板厚: t=0.8
特徴: 溶接・仕上げ・塗装


カバー・フロント部

材質: SECC
板厚: t=0.8
特徴: R形状カバー。 溶接、仕上げ、塗装。

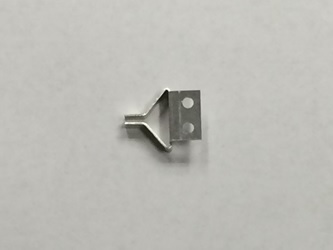

ターミネーター

材質: A5052P
板厚: t=0.5
サイズ: 18mm x 15.4mm
特徴: 精密曲げ

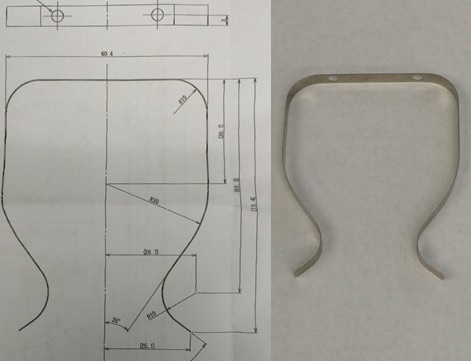

スプリング

材質: SUS304-CSP
板厚: t=0.2
サイズ: 60.4 x 73.4
特徴: 精密曲げ

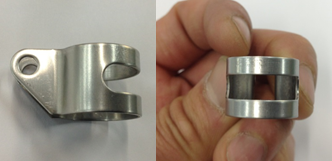

支柱ブラケット

材質: SUS304-2B
板厚: t=1.0
サイズ: 30 x 20
特徴: カール曲げ

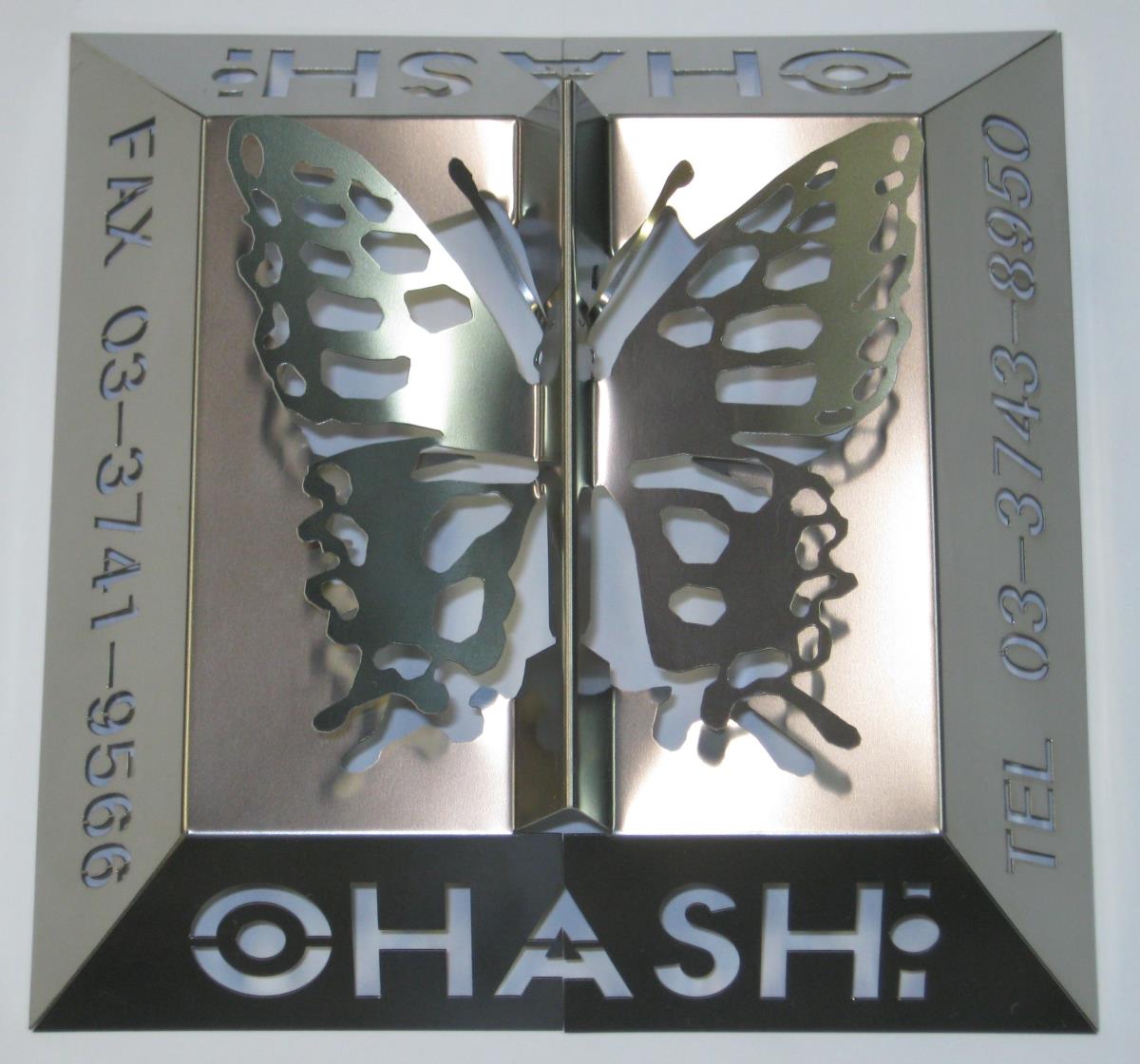

オブジェ "蝶"

材質: SUS304-CSP
板厚: t=0.5
サイズ: 130 x 130
特徴: 一枚曲げ(一枚の板材のみで立体を表現)


アセンブリ/筐体



マウンタ―ヘッド

材質: SUS304-2B
板厚: t=1.0
特徴: 機械加工支柱の溶接構造をカシメに変更提案。溶接箇所を減らすことで基板の取付ピッチの精度が向上
結果、コストダウンを実現


FAX筐体

材質: A5052-P
サイズ: 300x600x200
特徴: アルミを使用することで軽量化しアロジン処理した筐体リベットAssy

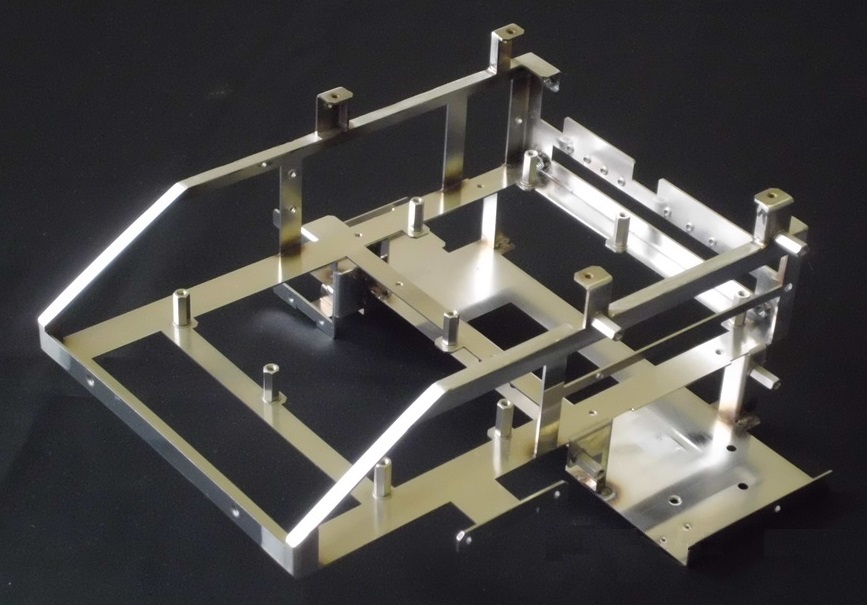

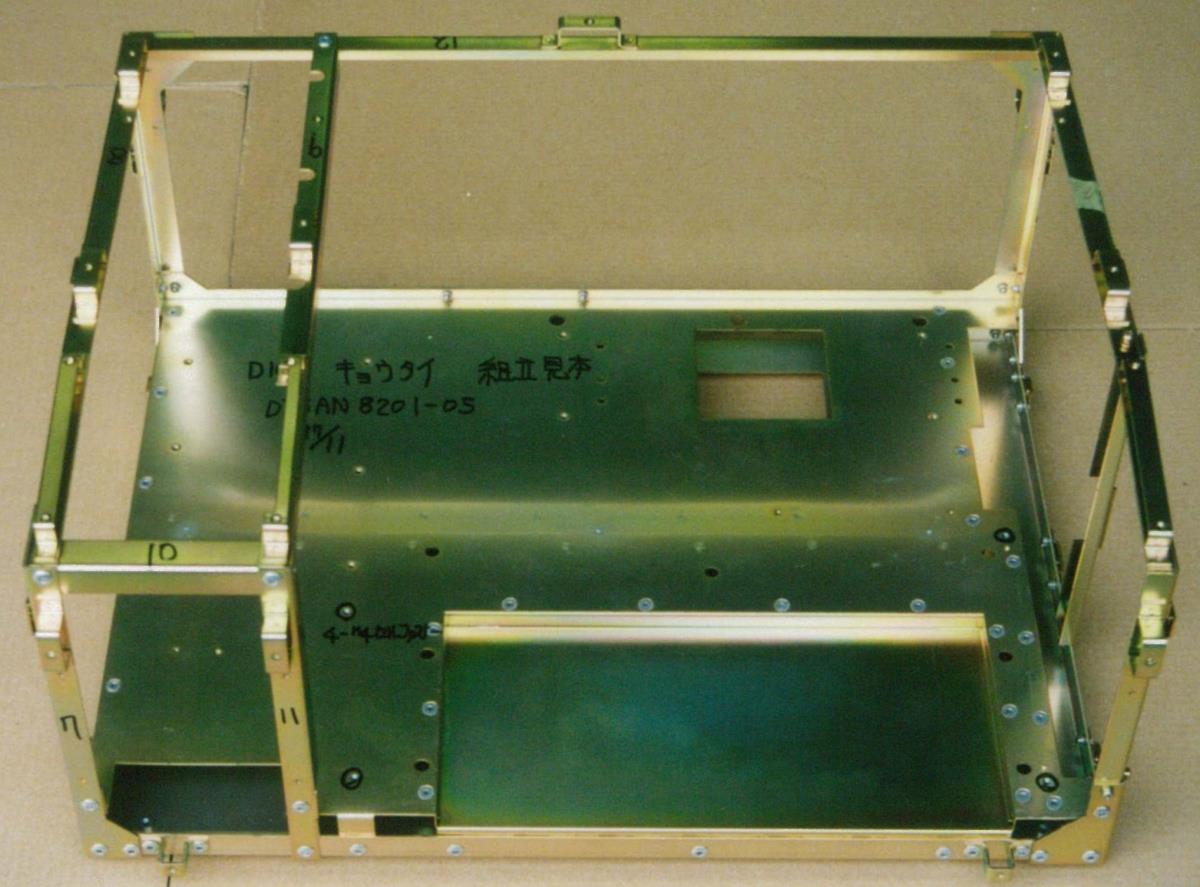

アセンブリ

材質: クロムフリー
板厚: t=1.0 ~ 2.0
特徴: 計30部品のアセンブリ。 各部品の精度を厳密に確保し、累積誤差を最小限に抑えた。

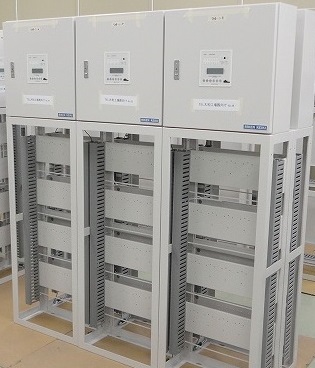

検知装置ラック

材質: SECC
板厚: t=1.6,  2.3
サイズ: 架台 500x250x1200 / BOX 500x600x200
特徴: 架台は角パイプから板材の曲げ構造に変更、穴ピッチ等精度向上と軽量化。板金制作から配線組立まで一式で対応

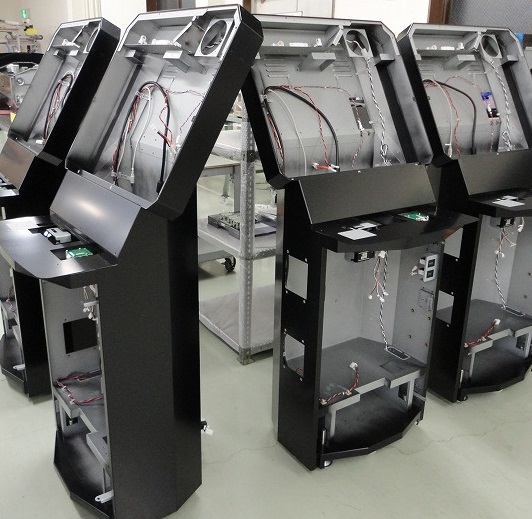

筐体

材質: クロムフリー
板厚: t=1.2,  1.6
サイズ: H1600 x W600 x D500
特徴: 約40部品のASSY
外観部、体裁面は強度を確保しつつ、打痕、出っ張りなど、塗装時パテ不要なレベルでスポット溶接。仕上げ後、塗装(黒半艶)

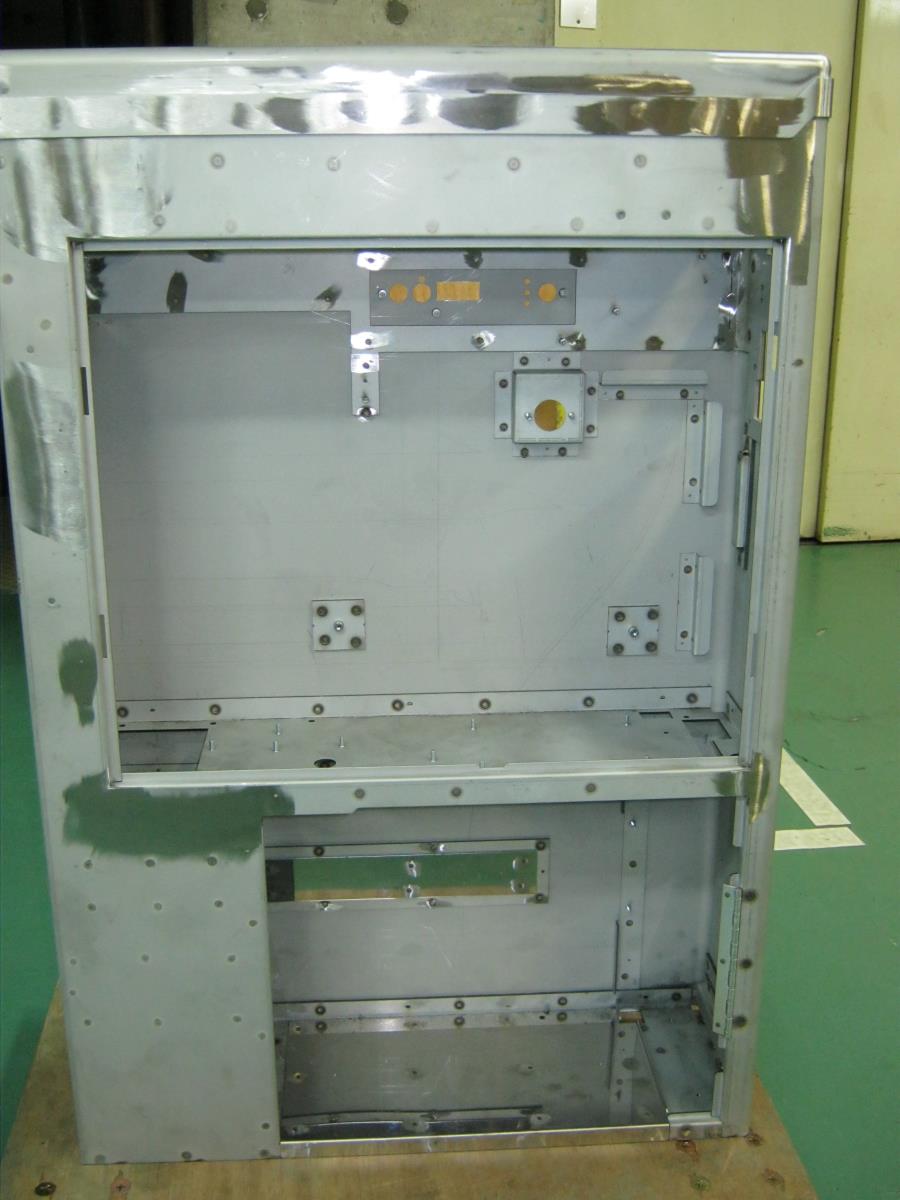

運賃箱筐体 + 上蓋

材質: クロムフリー
板厚: t=1.0 ~ 2.8
サイズ: 510x160x700
特徴: 振動に耐える様、リベットを使わずスポット溶接と溶接構造。上蓋のR形状加工が難しい。

  • image

    運賃箱筐体 外側

  • image

    上蓋 R形状加工

  • image

    上蓋 R形状 塗装後

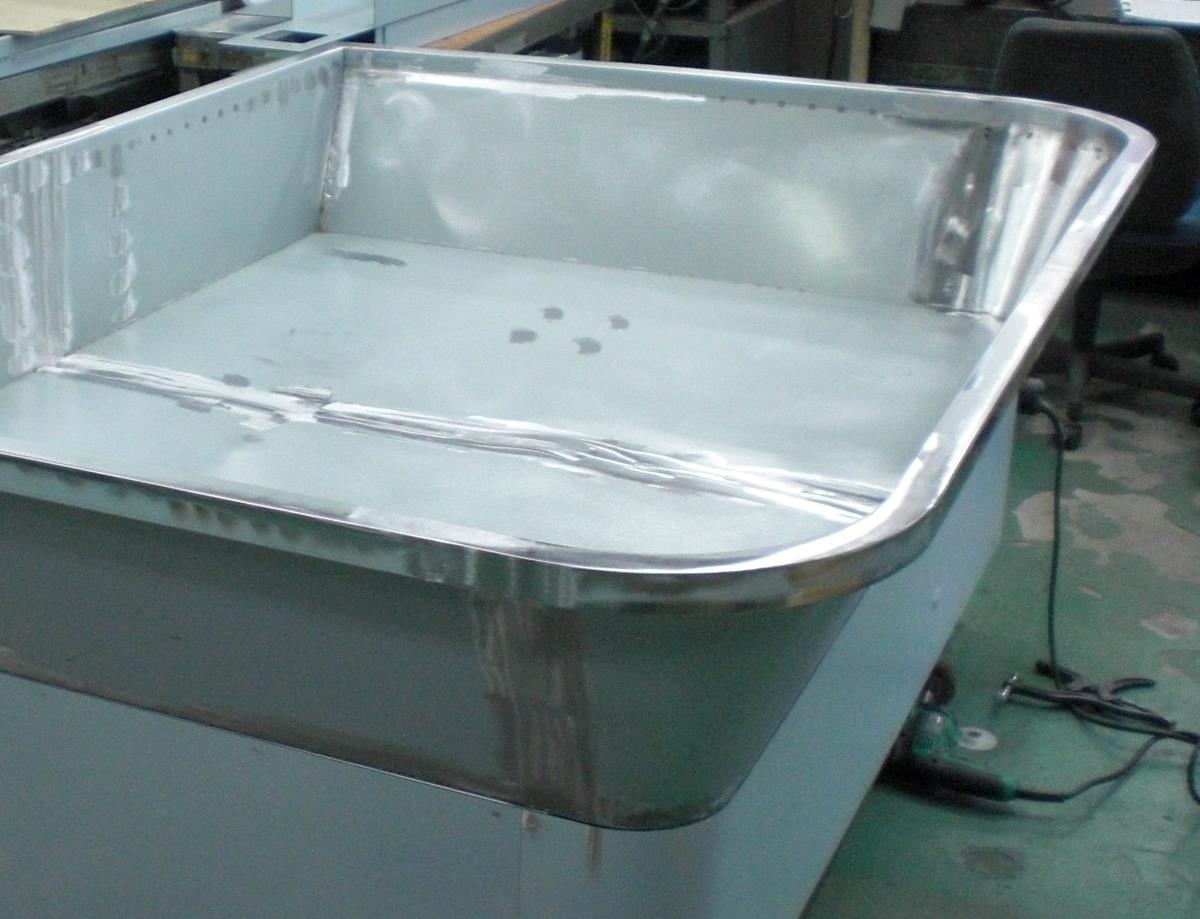

ルーフ

材質: SECC
板厚: t=1.2
サイズ: W1560xD1160xH251.2
特徴: アミューズメント機器、テーパー、R部溶接接合


作品/製品

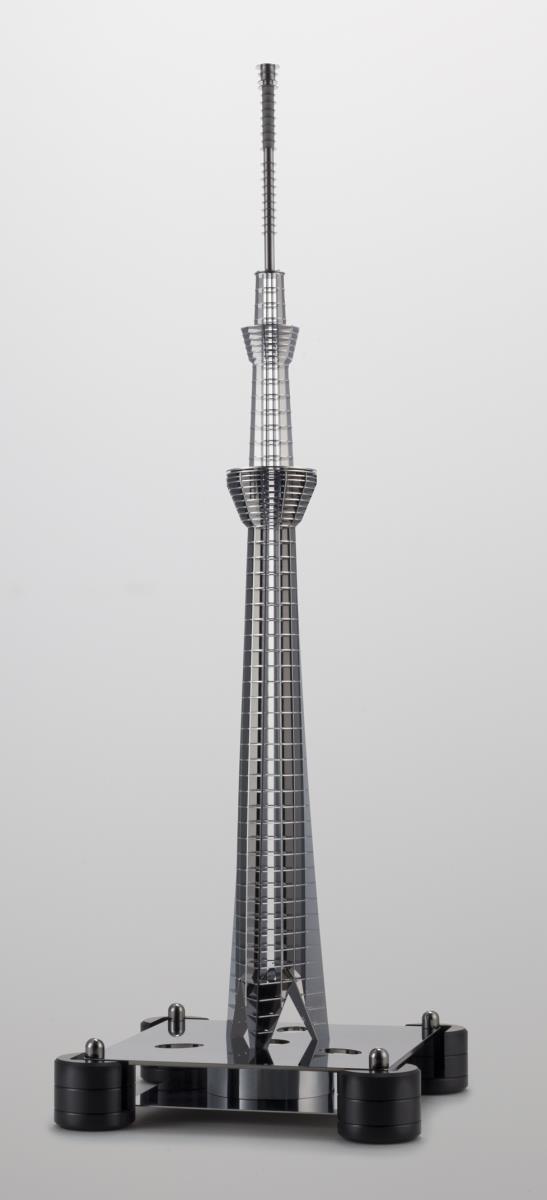

アート作品: 東京スカイツリー

『東京スカイツリー』をアート化することに成功しました。
サイズは、1/1000スケール、全高634mm。
好評発売中。

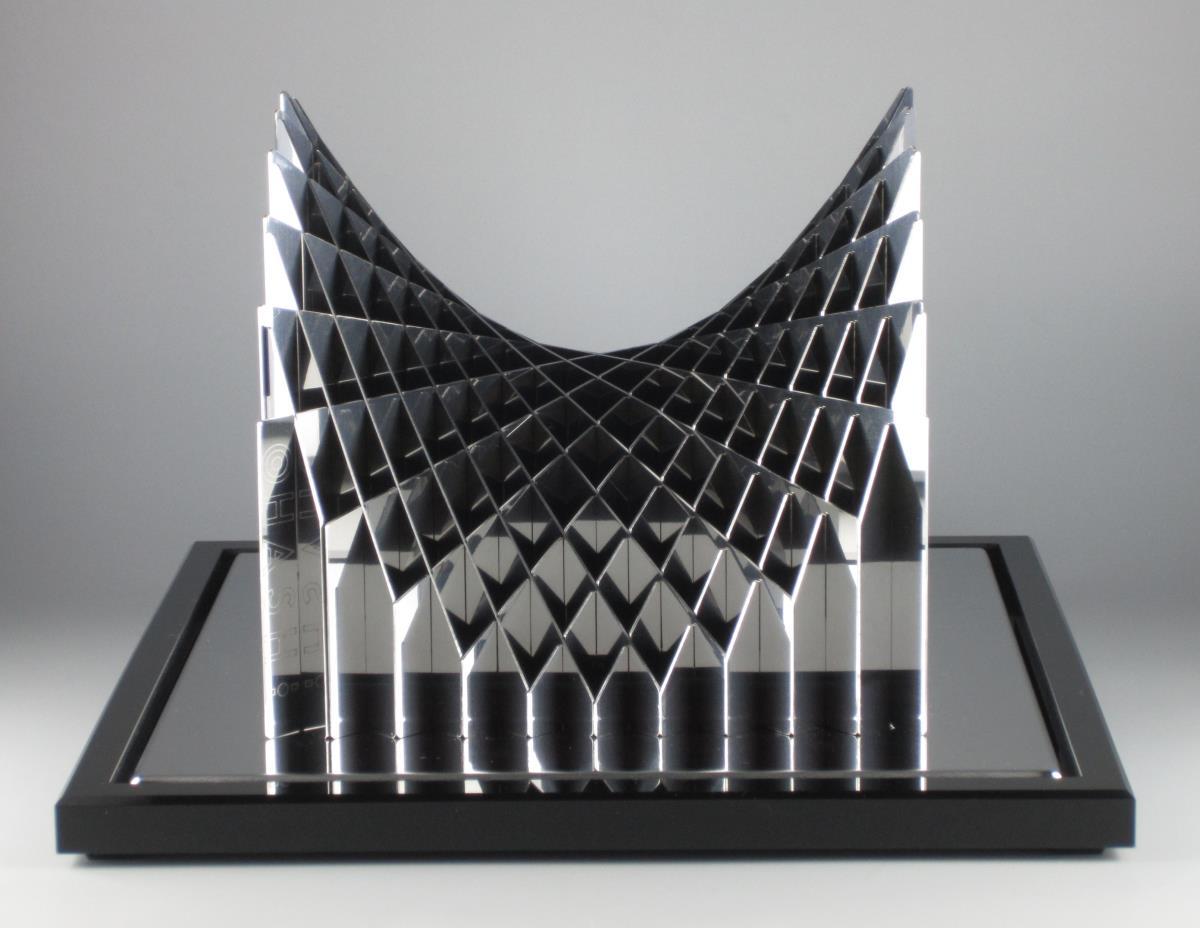

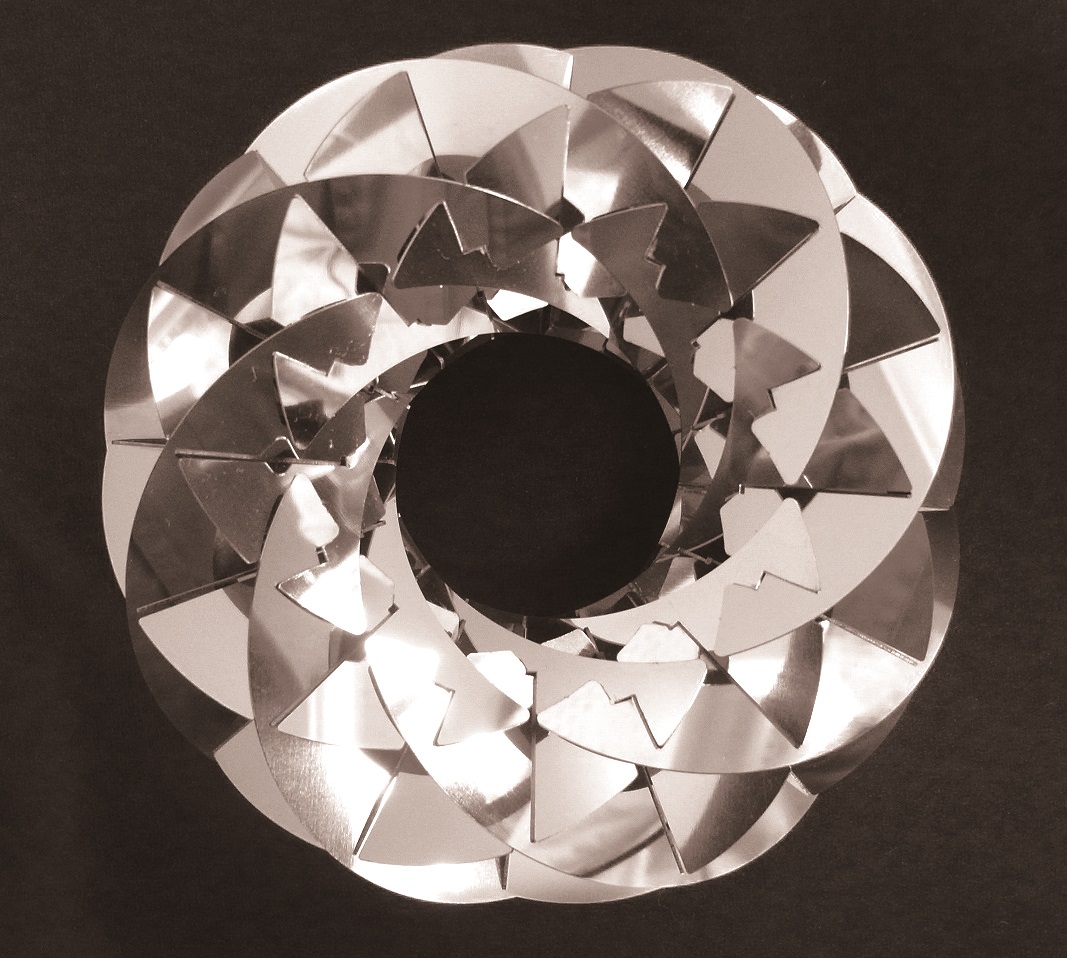

アート作品:「数楽アート」

材質: SUS430
板厚: t=0.8
特徴: 2変数関数をステンレスで表現したアートオブジェ

好評発売中 詳しくはWEBで
 「数楽アート」で検索!


アート作品「数楽アート」

材質: SUS430
板厚: t=0.8
特徴: 2変数関数をステンレスで表現したアートオブジェ好評発売中 詳しくはWEBで
 「数楽アート」で検索!

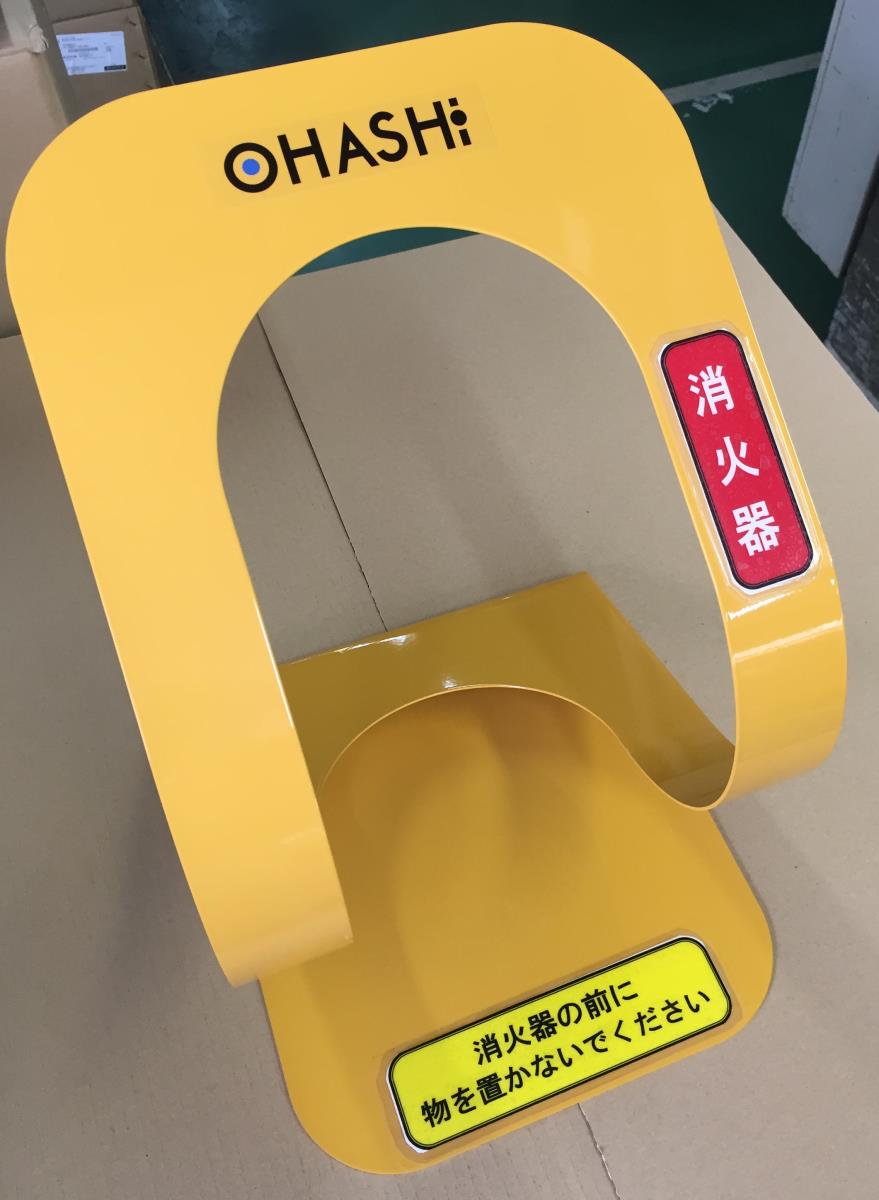

消火器スタンド

材質: ボンデ鋼板 or ステンレス
板厚: t=1.2
特徴: 軽量でシンプルな消火器スタンド。置き場所を選びません。
塗装品は色指定可能です。

  • image

    消火器スタンド ボンデ鋼板+塗装

  • image

    消火器スタンド ステンレス製

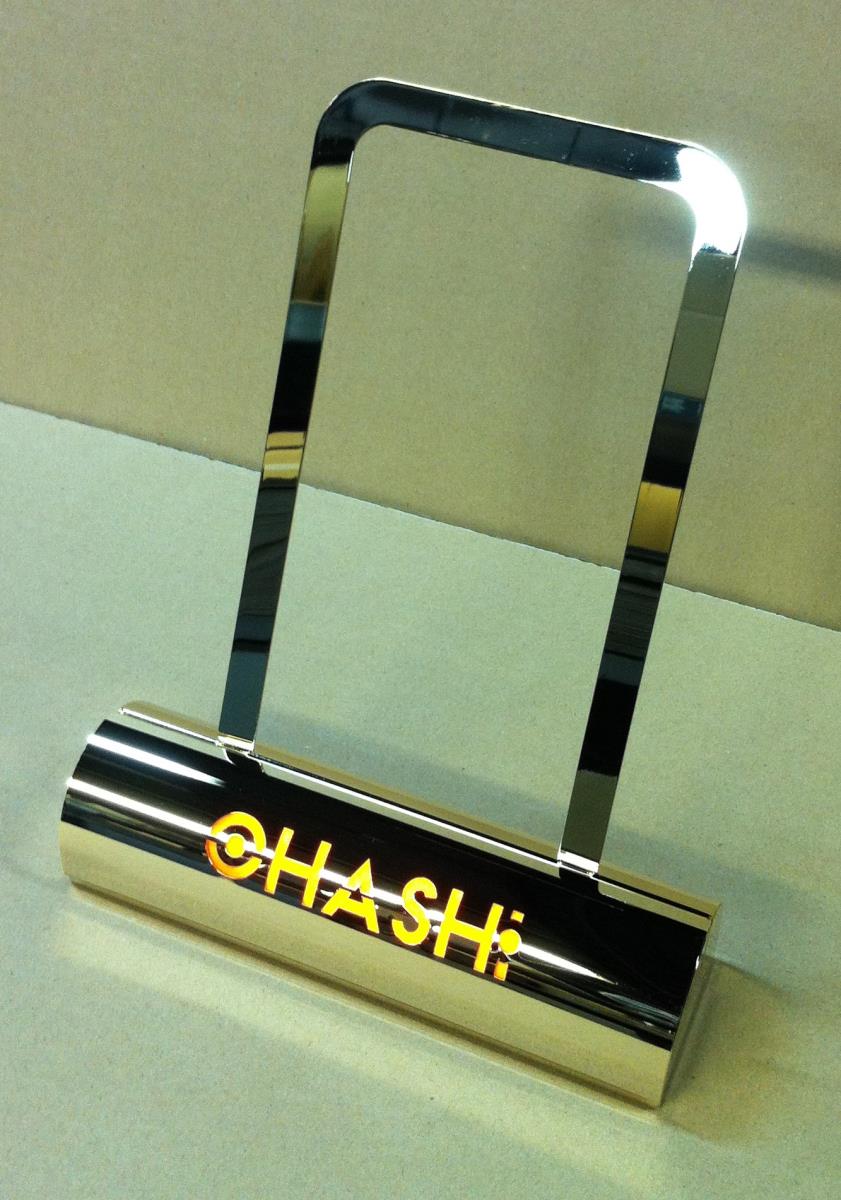

スタンド

材質: SUS304
特徴: 溶接、仕上げ、メッキ処理
お客様のロゴをお入れ致します。

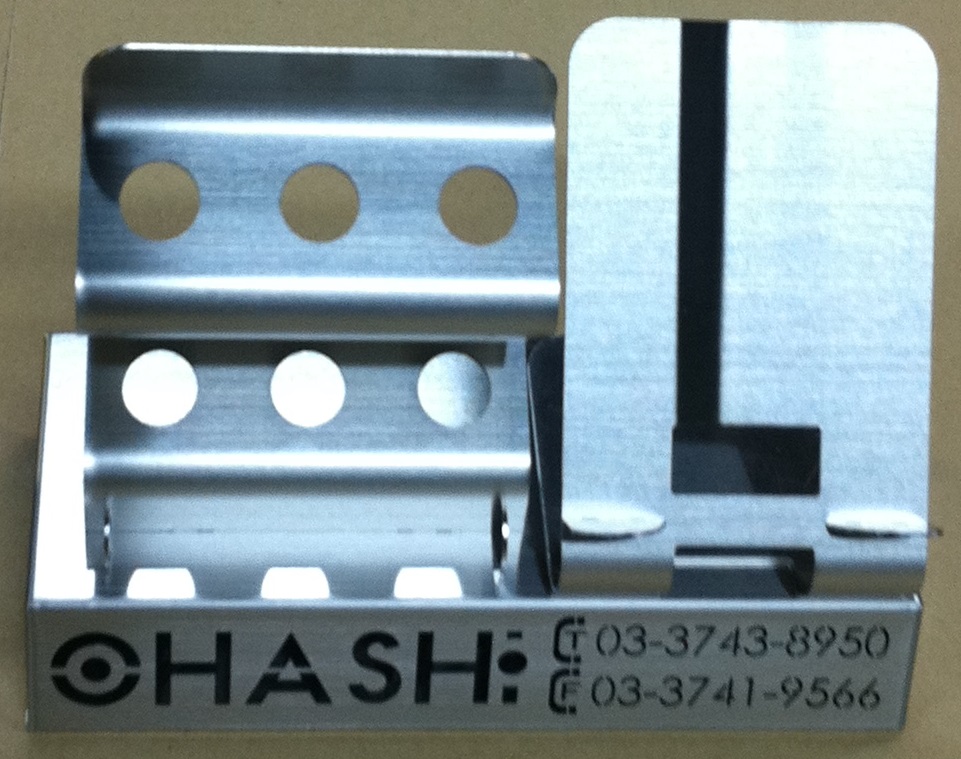

スマートフォン・スタンド

材質: SUSヘアライン材
板厚: t=1.0
特徴: お客様のロゴをお入れ致します。

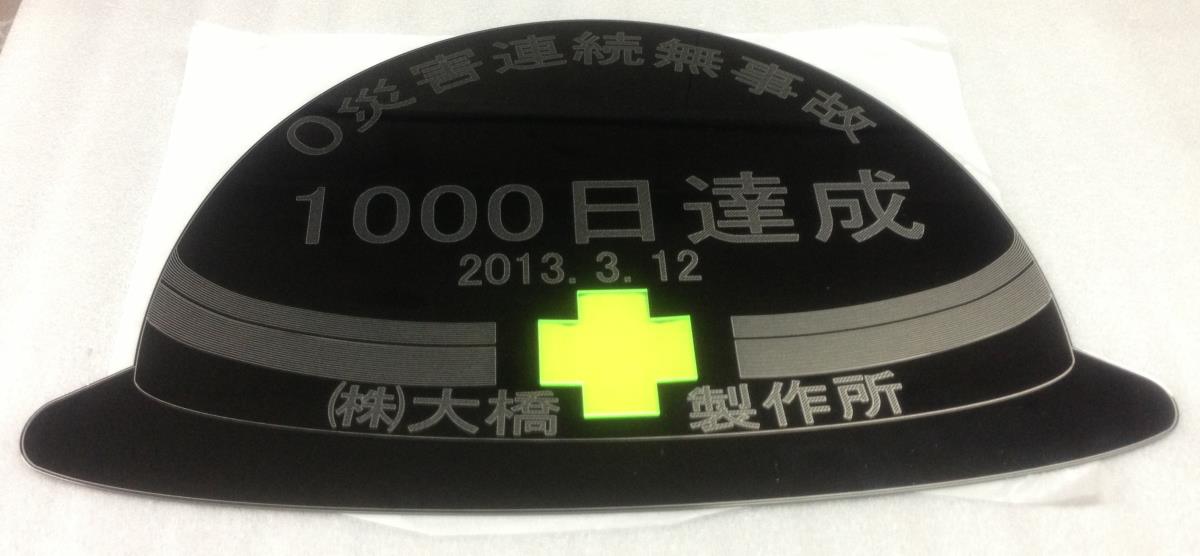

標識

材質: ステンレス + メッキ処理
特徴: 様々な標識を製作致します。

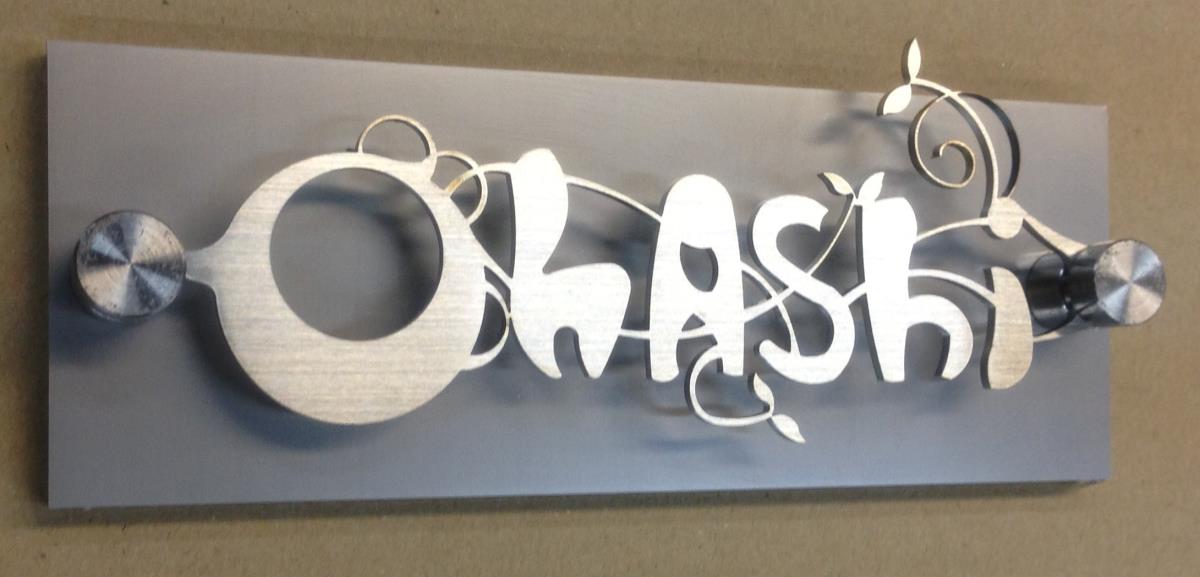

表札

特徴: おしゃれな表札でお家のアクセントに。

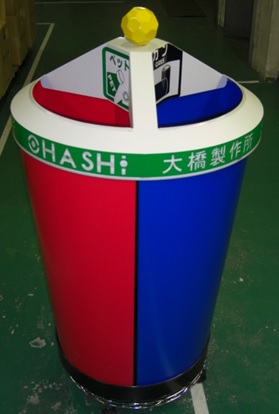

3分別 ダストボックス

材質: ボンデ鋼板
特徴: カン、ビン、ペットボトル等、3種類のゴミ分別ができるダストボックス。

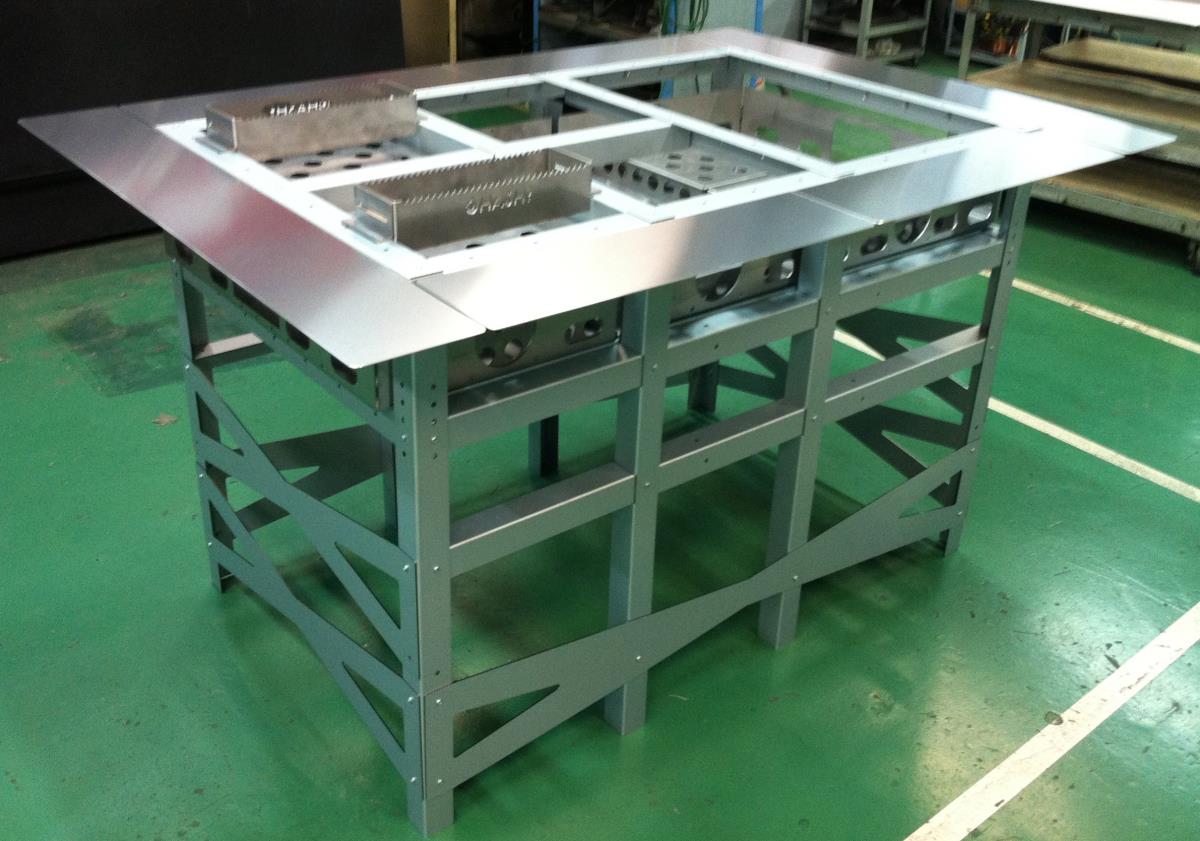

バーベキュー・コンロ

特徴: 調理台、鉄板焼き、網焼き を備えた バーベキュー・コンロ。 組立式・可搬型。
