材料試験機： 押込み試験機 ABK2700

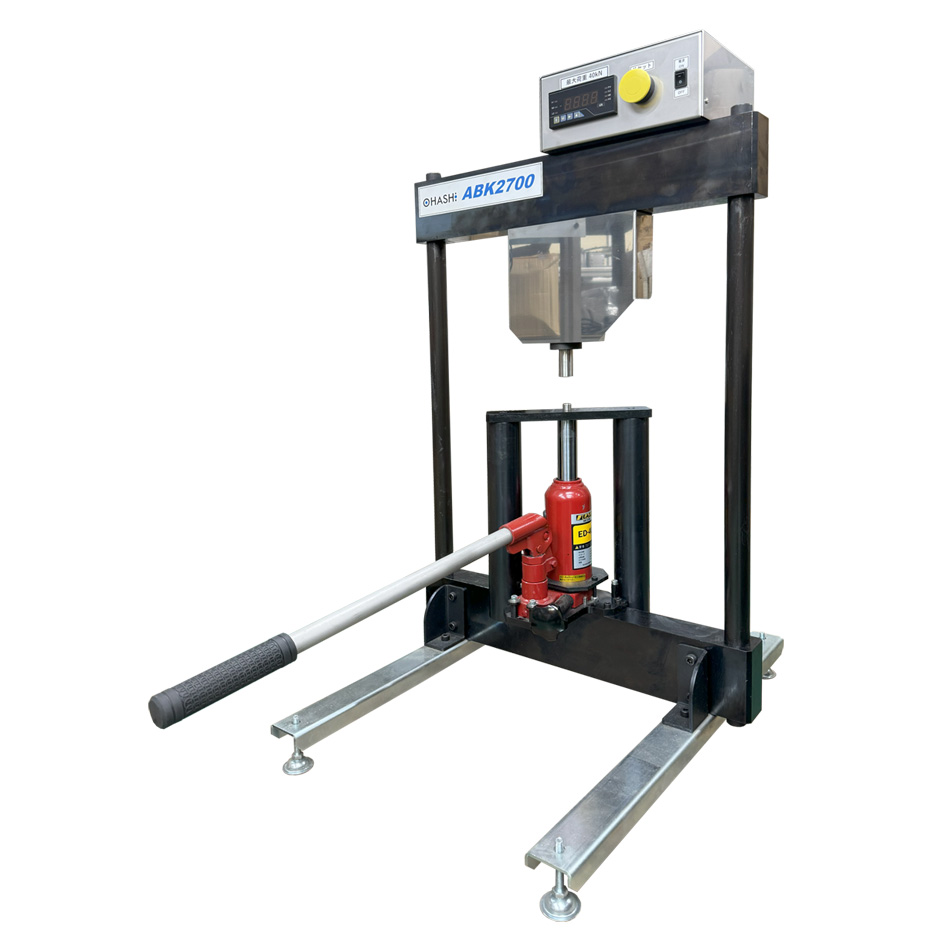

小型～中型ワーク対応押込み試験機 ABK2700
小型～中型のワークに対応した押込み試験機
コンパクト設計で製造現場に設置可能
位置決めピンによりナット受け治具等のセンター出しが容易
高精度±1＆（JIS1級レベル）
ABK2700 押込み試験 動画
ABK2700 特徴
- 特徴1
手頃なワークスペースで小型から中型のワークに対応
● 最大荷重40kN
● 押込み試験（圧縮）専用機
● シンプル・超簡単操作・低価格
● RS232Cシリアル通信オプション

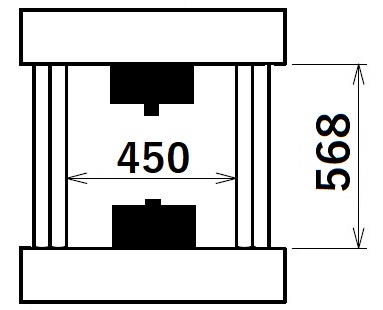

ABK2700 ワークスペース

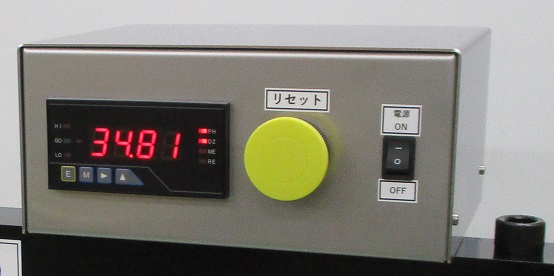

操作表示部
- 特徴2

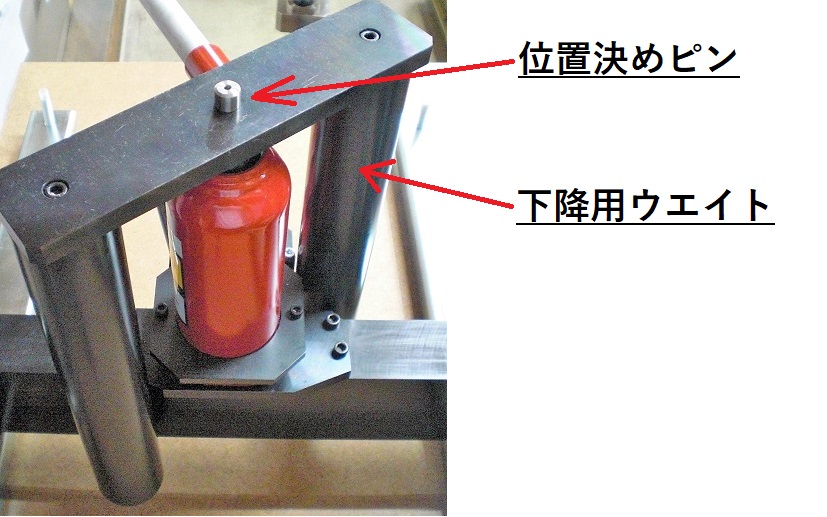

下降用ウエイト（重り） & 位置決めピン
● ジャッキダウンは下降用ウェイトを採用しスプリングによる経年劣化がない

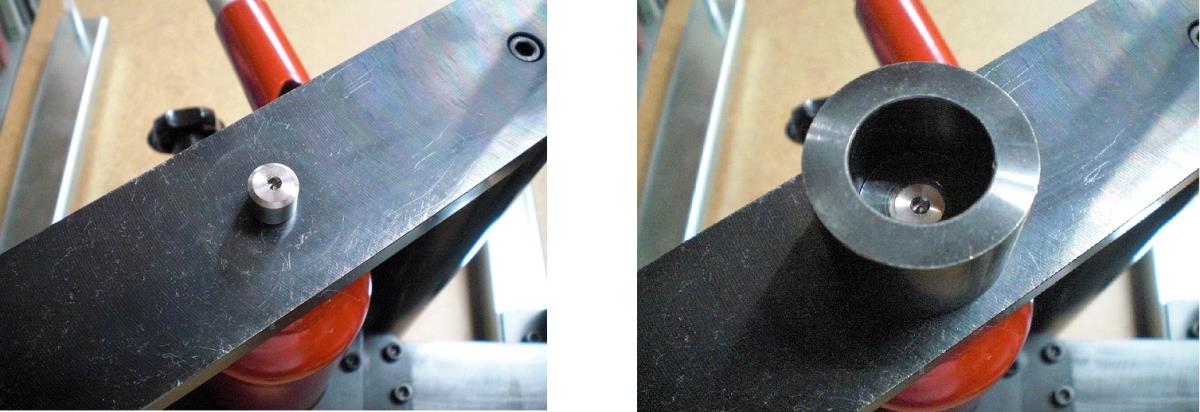

● 位置決めピンにより、ナット受け治具等のセンター出しが容易
- 特徴3
高精度ロードセル
● 長寿命・高精度のロードセルを採用
● 高精度±1％（JIS1級相当）
- 特徴4
トレーサビリティ
● 試験機校正用基準器は国家基準にトレーサブル
● 校正証明書添付
● トレーサビリティー証明書発行可能
ABK2700 仕様
| 名称 | 押込み試験機（押込みはく離試験機） |
|---|---|
| 型式 | ABK2700 |
| 最大荷重 | 40kN |
| 負荷方式 | 油圧式（手動レバーによる） |
| 測定精度 | ±1% (6-40kN) |
| 電源 | AC 100V (50/60Hz) |
| 消費電力 | 約5W |
| 測定範囲 | 0～40kN |
| 分解能 | 0.01kN |
| 荷重センサ | ロードセル |
| 表示部 | LED 7セグメント4桁（発光ダイオード数字素子） |
| 文字高さ | 14.2mm |
| 表示方法 | 最大荷重値 |

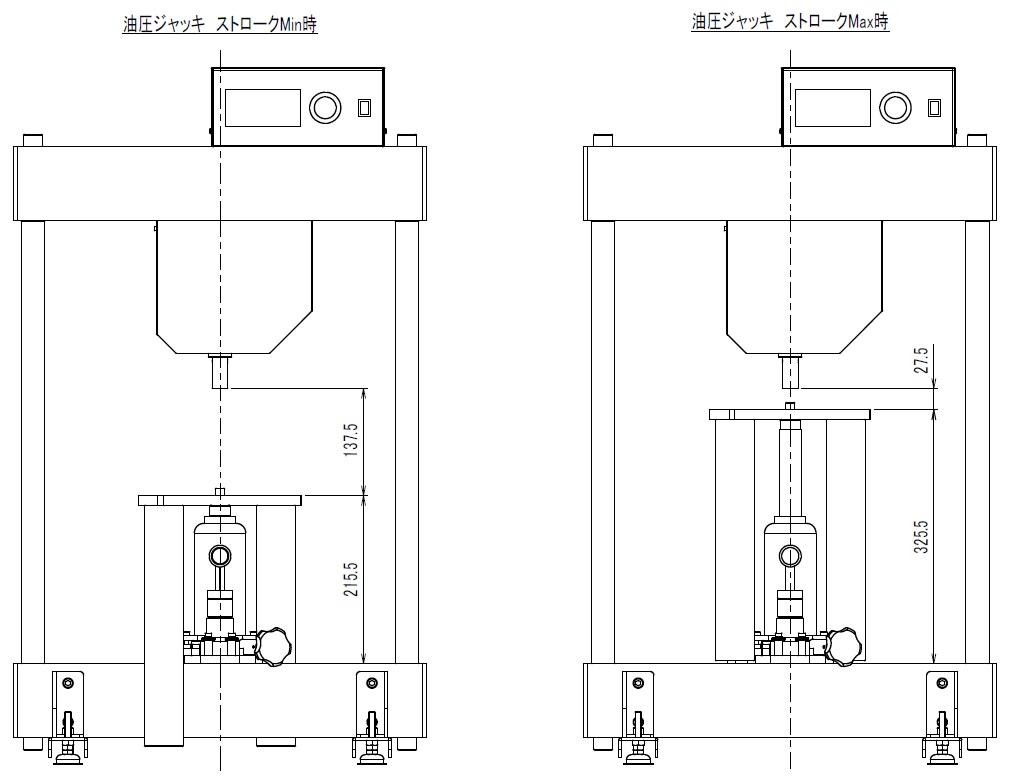

| ワークセット部： 最小～最大 |
28mm～138mm |
| オプション | RS232C シリアル通信 オプション（ABK2700S) |
用途
| 用途 | 溶接ナット（M 4, M 5, M 6, M 8, M 10, M 12)、溶接ボルト |
|---|

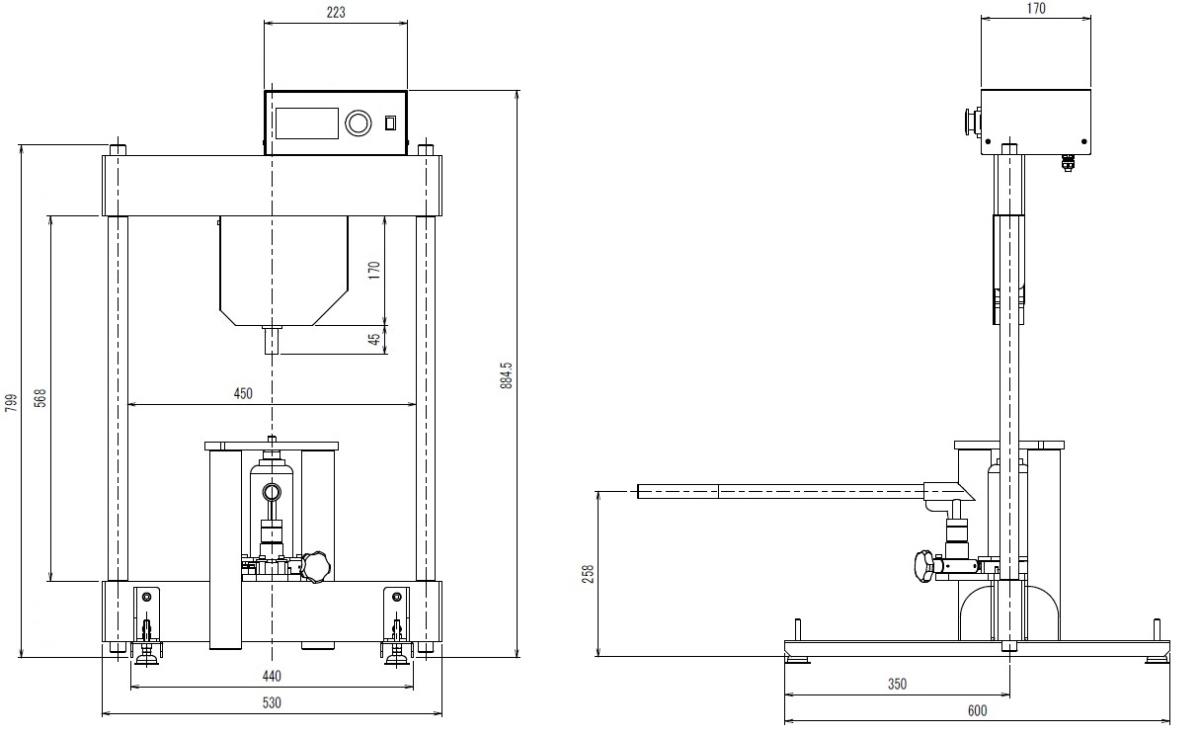

外観形状
| サイズ | W530 x D600 x H884.5 mm （Hは、アジャスターを除く高さ） |
|---|---|
| 質量 | 約 78kg |
