材料試験機： ハイテン材対応 引張試験機 ABK2000

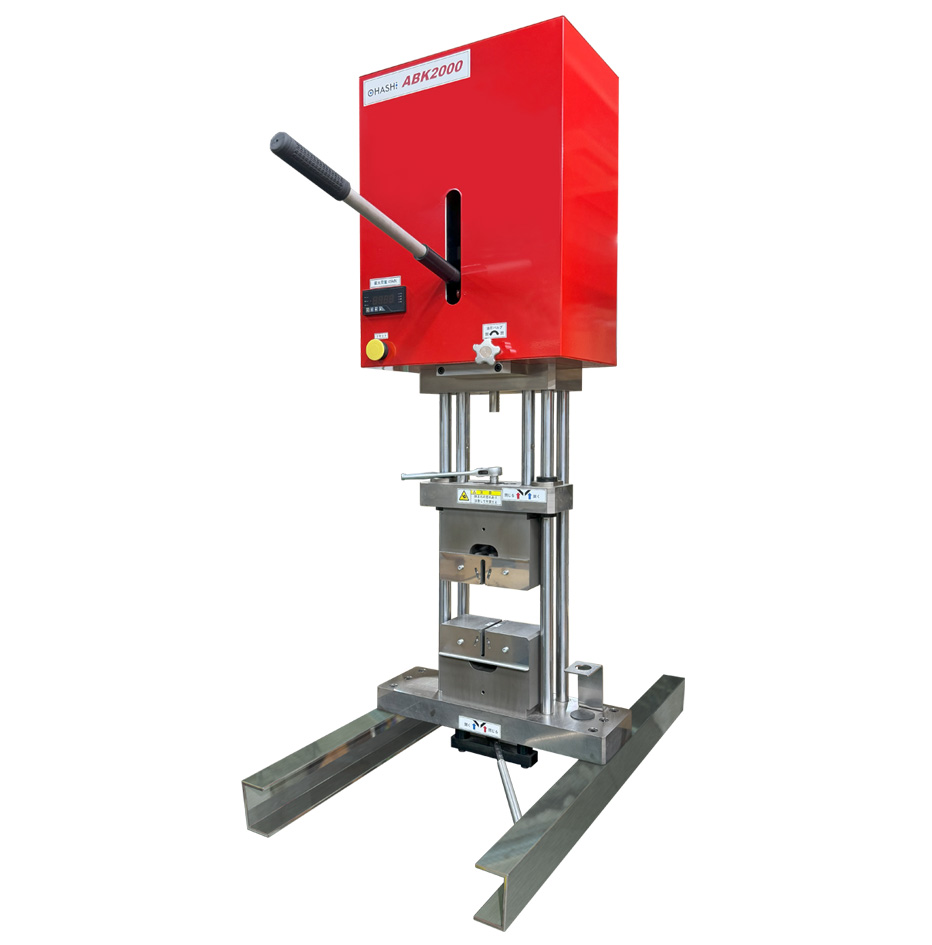

ハイテン材対応引張試験機 ABK2000
1.5GPa級ハイテン材対応
コンパクト設計で製造現場に設置可能
1台で引張試験と押込み試験の両方が可能
高精度±1％（JIS1級レベル）
余裕を持った最大荷重49kN対応
ABK2000 引っ張り試験・押し込み試験 動画
- 特徴1
ハイテン材対応 くさび型チャック
● ネジ式くさび型チャックにより、超ハイテンに対応

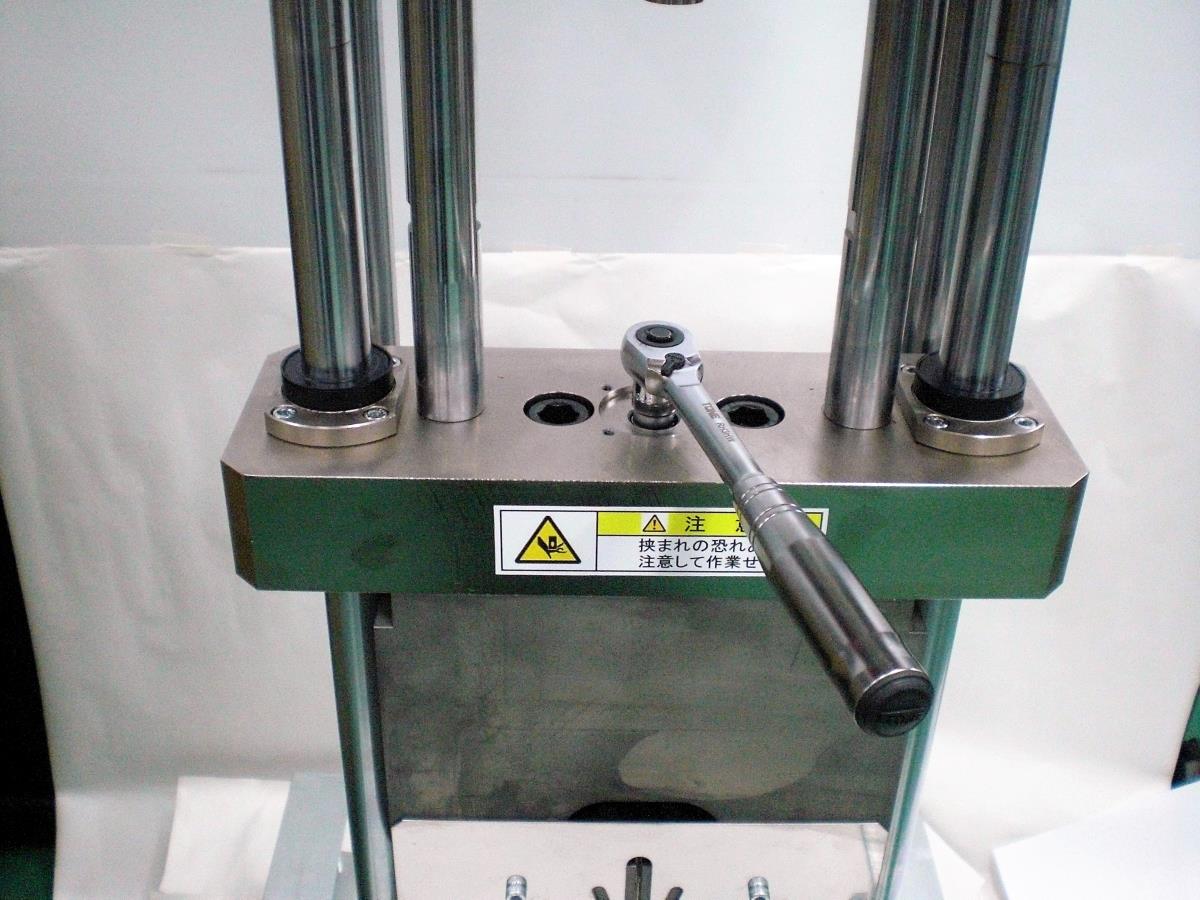

● チャック締付はラチェットレンチで作業性を向上

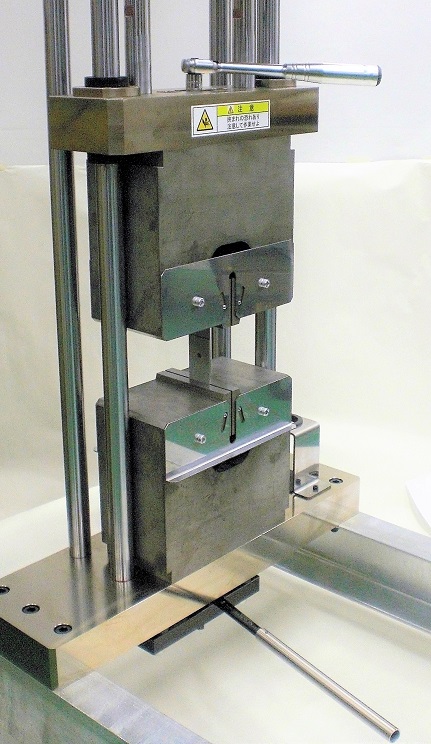

新型ネジ式くさび型チャック
上側チャック

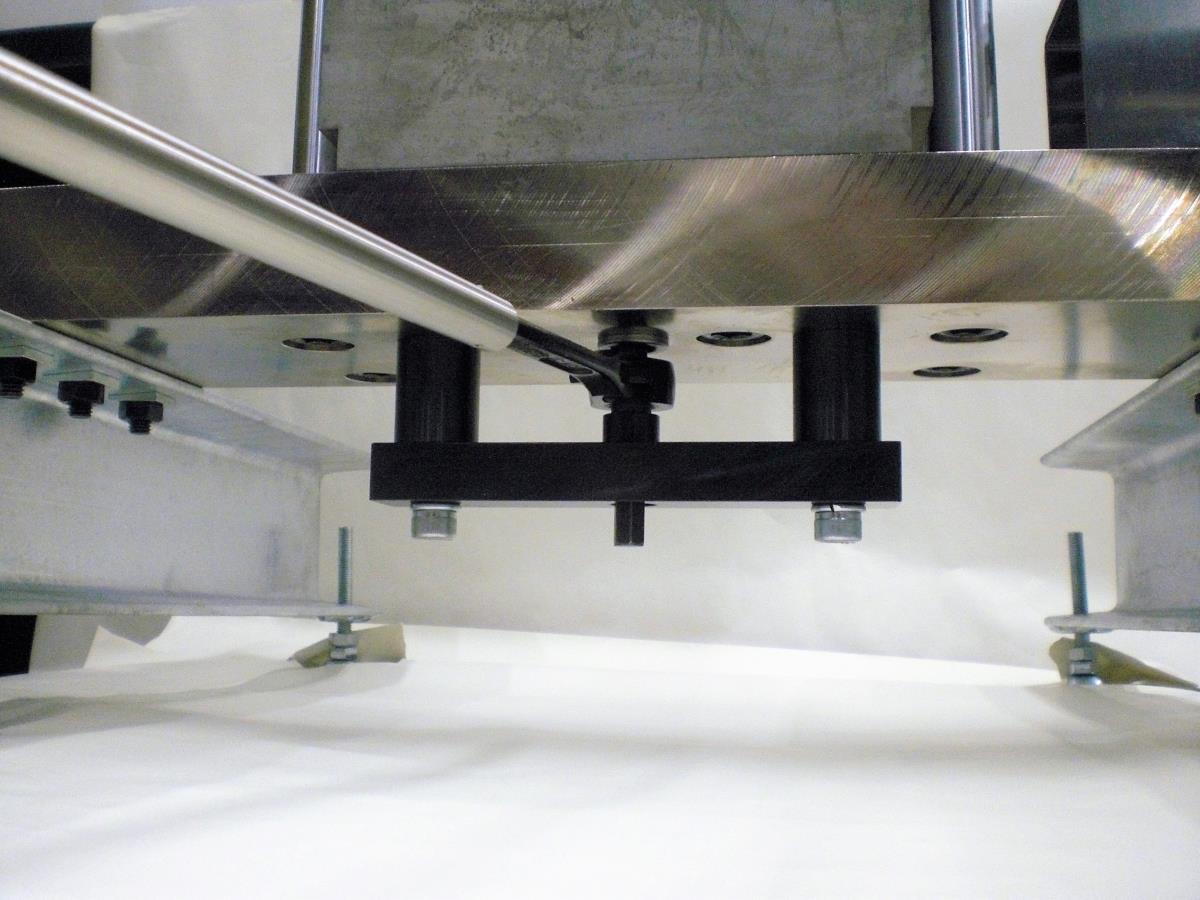

下側チャック
- 特徴2

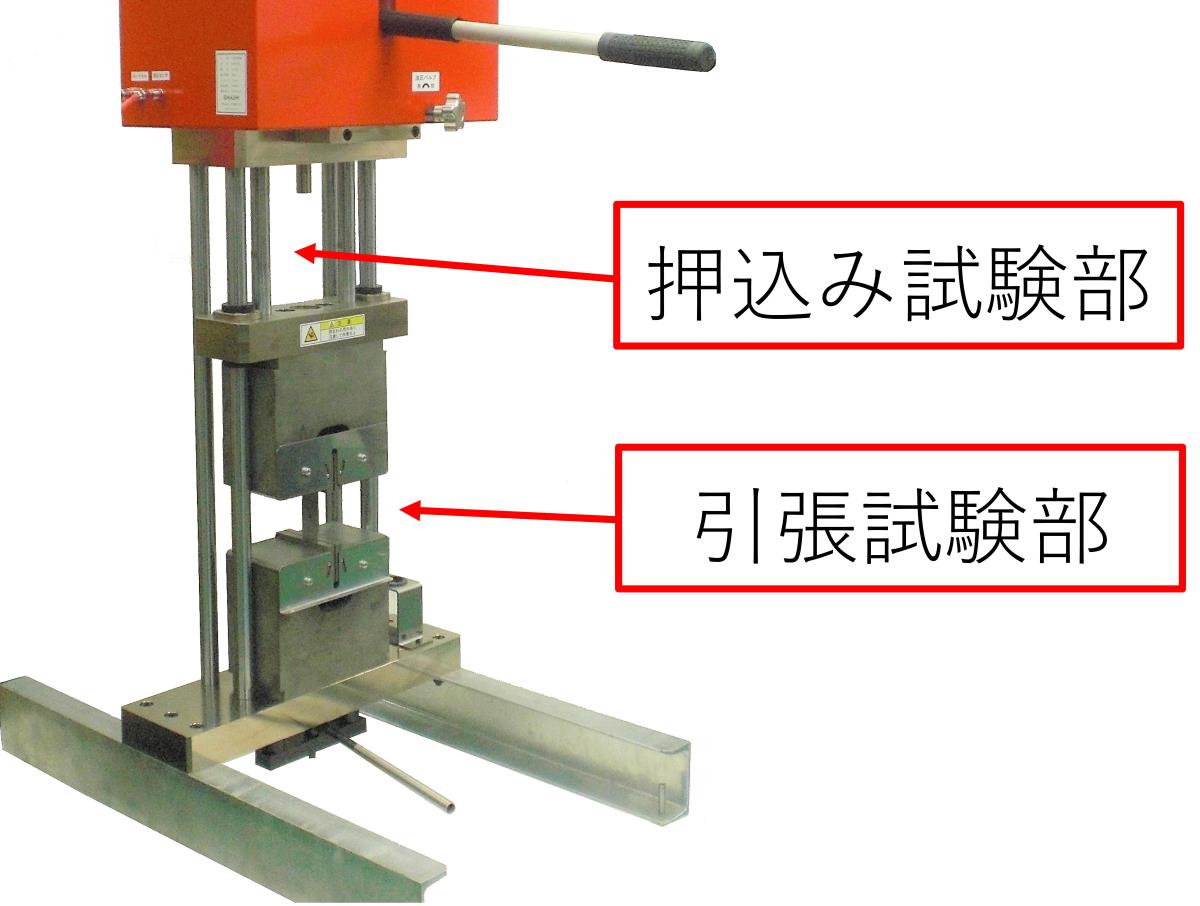

一台二役
● 引張試験だけでなく、押込み試験も可能
- 特徴3
高精度ロードセル
● 長寿命・高精度のロードセルを採用
● 高精度±1％（JIS1級相当）
- 特徴4
トレーサビリティ
● 試験機校正用基準器は国家基準にトレーサブル
● 校正証明書添付
● トレーサビリティー証明書発行可能
ABK2000 仕様
| 名称 | 引張試験機 |
|---|---|
| 型式 | ABK2000 |
| 最大荷重 | 49kN |
| 負荷方式 | 油圧式（手動レバーによる） |
| 測定精度 | ±1% (6-49kN) |
| 電源 | AC 100V (50/60Hz) |
| 消費電力 | 約5W |
| 測定範囲 | 0～49kN |
| 分解能 | 0.01kN |
| 荷重センサ | ロードセル |
| 表示部 | LED 7セグメント4桁（発光ダイオード数字素子） |
| 文字高さ | 14.2mm |
| 表示方法 | 最大荷重値 |
| 試験片チャック | ネジ式 くさび型チャック |
| ワークセット部： 最小～最大 |
85mm～195mm |

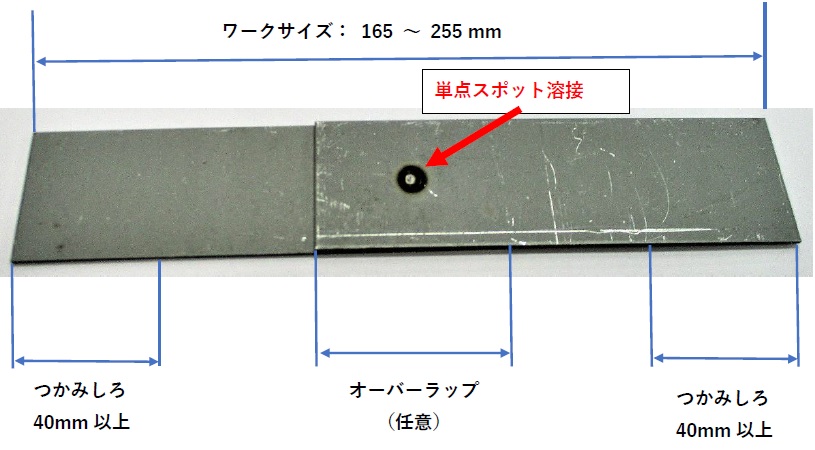

対象試験片： 単点溶接継手試験片の場合
| 形状 | 単点溶接継手試験片 |
|---|---|
| 板厚 | 0.5～3.2mm（ワンタッチチャック許容 5mm ） |
| 幅 | 20～60mm |
| 長さ | 165～255mm |
| 材質 | ハイテン材(※)、鉄鋼板、ステンレス板、アルミ板、特殊鋼(※) ※ハイテン材、特殊鋼の詳細仕様については、お問合せ下さい。 ※ お客様のワークをお預かりし、弊社で試験を行いレポートする事も可能です。 （詳しくは、お気軽にお問い合わせ下さい。） |
| その他 注意事項 | ・チャックつかみしろ： 両端各40mm以上 ・チャックつかみしろが平面である事 ・上記仕様にて最大荷重49kNを超えない事 |
対象試験片： 母材引張試験片の場合
| 形状 | 板状試験片 |
|---|---|
| 板厚 | 0.5～3.2mm ただし、最大引張荷重49kNを超えない事 |

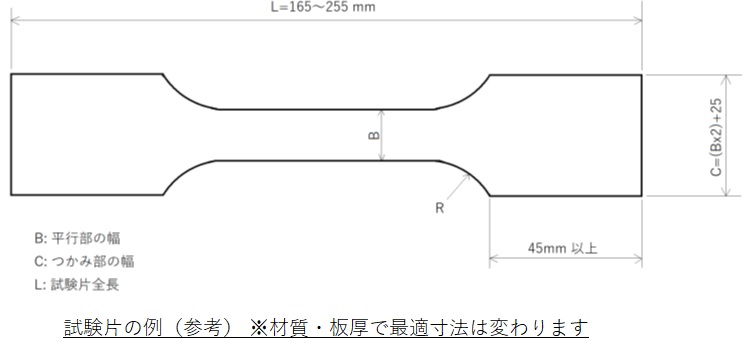

| 幅・形状 | JIS Z 2241および下図を参考に、断面積（板厚、幅）、母材の引張せん断力より、最適な寸法・形状を求める事が必要です。 |
| 長さ | 165～255mm |
| 材質 | ハイテン材(※)、鉄鋼板、ステンレス板、アルミ板、特殊鋼(※) ※ハイテン材、特殊鋼の詳細仕様については、お問合せ下さい。 |
| その他 | ・チャックつかみしろ： 両端各45mm以上 ・チャックつかみしろが平面である事 ・上記仕様にて最大荷重49kNを超えない事 |

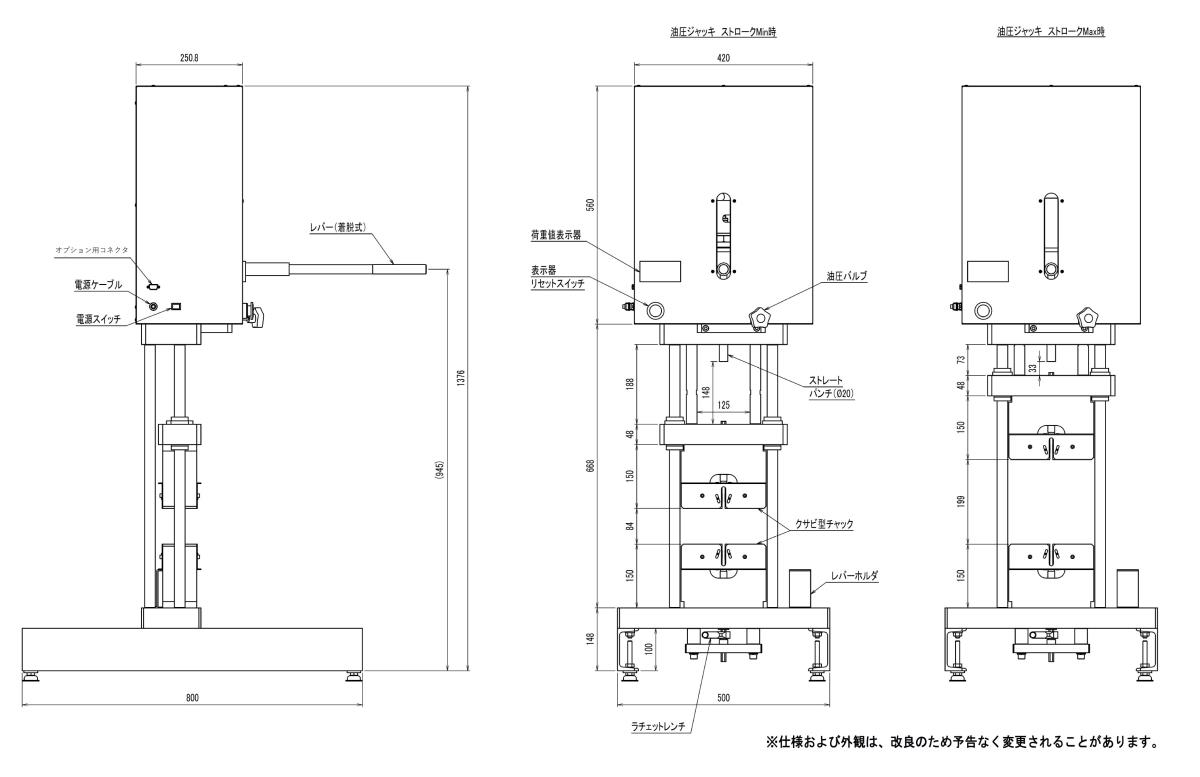

外観形状
| サイズ | W500 x D800 x H1376 mm （Hは、アジャスターを除く高さ） |
|---|---|
| 質量 | 約 145kg |
